VMD longhole drilling bit

SAVANTEC VMD internal cold longhole drilling bit SAVANTEC VMD internal cold longhole drilling bit can greatly improve the processing efficiency and is an effective supplement to SAVANTEC fast drilling! In machining, large hole machining is becoming more and more common. The application of VMD large drill bit can greatly improve the machining efficiency and save the tool cost.

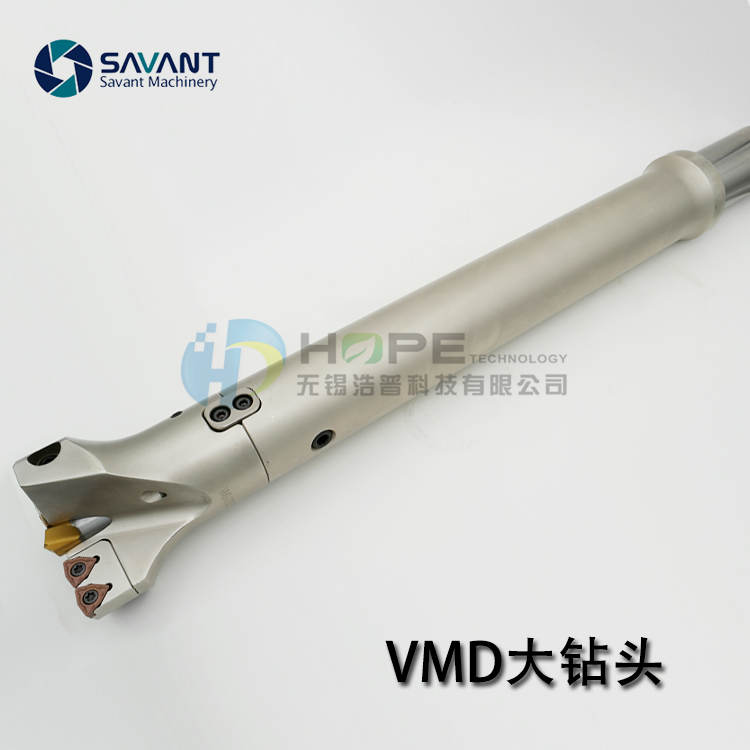

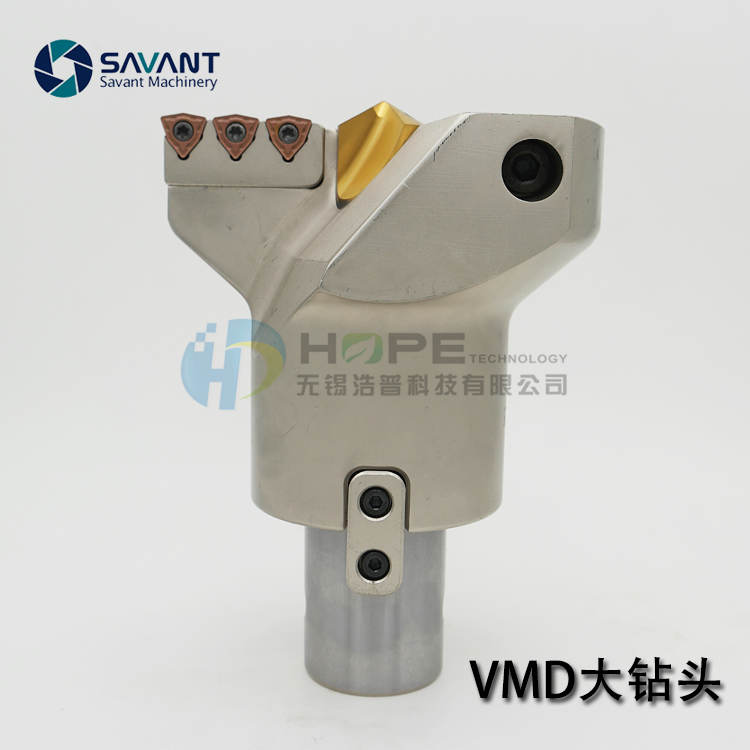

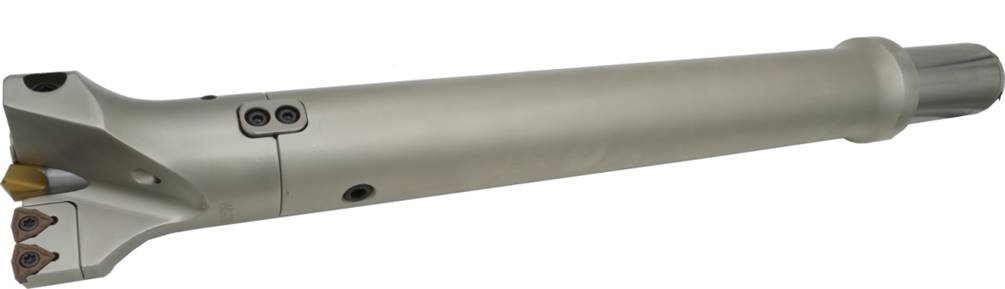

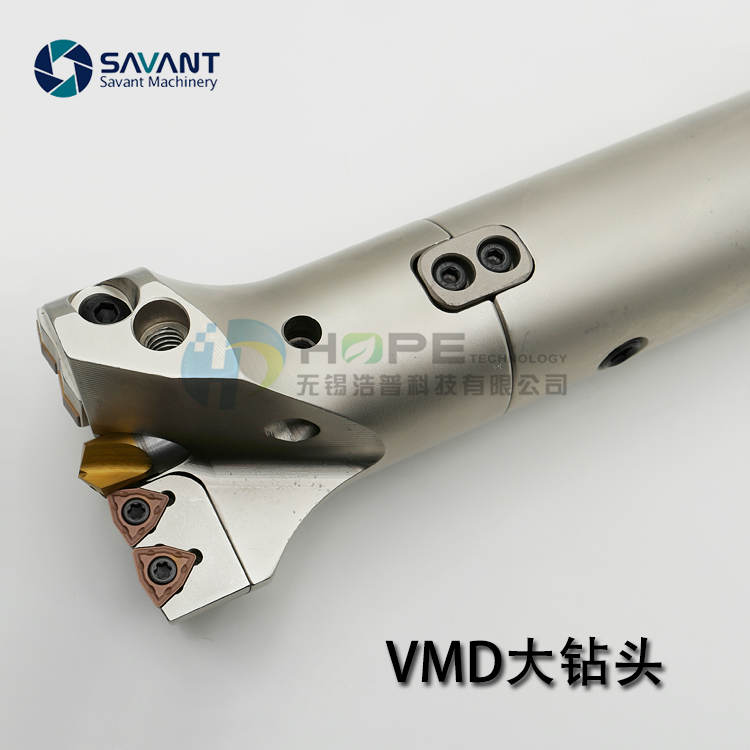

SAVANT VMD大直徑深孔鉆頭



SAVANT VMD可轉位深孔大鉆頭能大幅度提高加工效率，是SAVANT快速鉆有效的補充！ 1517204125102961.png

機械加工中，大孔加工越來越普遍，應用VMD深孔大鉆頭可大幅提高加工效率，節省刀具成本。



工藝

工藝過程

轉速

進給

加工時間（分）

時間總長（分）

傳統工藝

D60麻花鉆

80

16

70

150

粗鏜刀

200

30

40

粗鏜刀

200

30

40

新工藝

VMD大鉆頭

280

45

18

18



加工D105mm孔，深度550mm，材料42Crmo、HB200



產品特點：

l  采用中心導向鉆結構，定心效果好，孔位直線度高。

l  內外刀刃采用可替換小刀夾結構。在實際使用中，最易損壞的是外刃刀夾，通過替換小刀夾，避免整支鉆頭報廢，節省刀具成本。

l  刀頭和刀桿采用組合結構。加工不同深度的孔，只需更換不同長度的刀桿即可。

l  整支鉆頭帶中心出水，可較好的冷卻刀片，提高刀片使用壽命。同事內冷更有利于鐵屑的排出。

l  刀片為硬著合金標準品，可以使用較高的的轉速和進給，孔壁光潔度也相比高速鋼鉆頭有大幅提升。

l  加工過程中，鐵屑為斷屑狀態，沒有傳統麻花鉆的細長纏繞鐵屑，安全性大大提高。

l  加工過程中，自動連續進刀，無需每次推刀回屑，效率大幅提升。

去毛刺|倒角|浮動鉸刀柄|滾壓刀

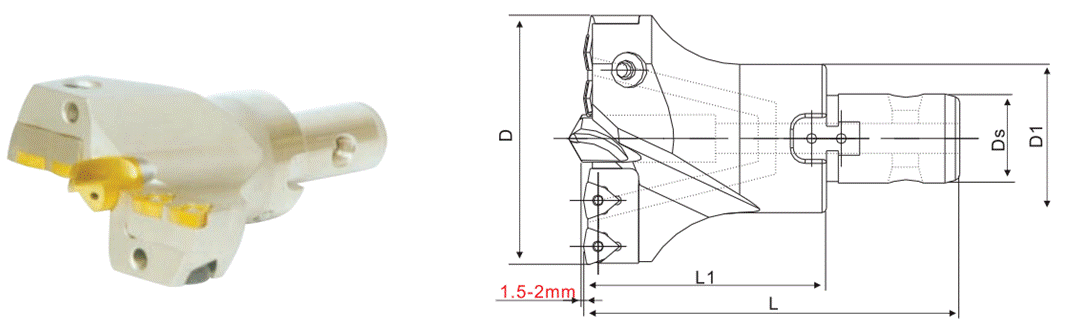

型號

D

Ds


L1

L

導向鉆

刀夾

刀片

螺絲

扳手

VMD-045050

45-50

16

30

50

85

PLS-1035 TiN-H

VMC-045050N/T

WC030208

TSB-22045

T6

VMD-050055

50-55

16

30

50

85

VMC-050055N/T

VMD-055060

55-60

16

30

60

100

PLS-1238 TiN-H

VMC-055060N/T

WC040208

TSB-25045

T8

VMD-060065

60-65

25

45

82

127

VMC-060065N/T

WC050308

TSB-30070

VMD-065070

65-70

25

45

82

127

VMC-065070N/T

VMD-070075

70-75

25

45

82

127

VMC-070075N/T

WCMT06T308

VMD-075080

75-80

25

45

82

127

PLS-1645 TiN-H

VMC-075080N/T

WC06T308

TSB-35090

T15

VMD-080085

80-85

25

45

82

127

VMC-080085N/T

VMD-085090

85-90

30

50

82

127

VMC-085090N/T

VMD-090095

90-95

30

50

82

127

VMC-090095N/T

VMD-095100

95-100

30

50

82

127

VMC-095100N/T

VMD-100105

100-105

32

58

94

139

PLS-2045 TiN-H

VMC-100105N/T

VMD-105110

105-110

32

58

94

139

VMC-105110N/T

WC050308

TSB-30070

T10

VMD110-115

110-115

32

58

94

139

VMC-110115N/T

WC06T308

TSB-35090

T15

VMD-115120

115-120

40

70

104

154

VMC-115120N/T

VMD-120125

120-125

40

70

104

154

PLS-2556 TiN-H

VMC-120125N/T

VMD-125130

125-130

40

70

104

154

VMC-125130N/T

VMD-130135

130-135

40

70

104

154

VMC-130135N/T

VMD-135140

135-140

40

70

104

154

VMC-135140N/T

VMD-140150

140-150

50

80

116

176

VMC-140150N/T

WC080408

TSB-40110

VMD-150160

150-160

50

80

116

176

VMC-150160N/T

VMD-160170

160-170

50

80

116

176

PLS-3068 TiN-H

VMC-160170N/T

VMD-170180

170-180

50

80

116

176

VMC-170180N/T

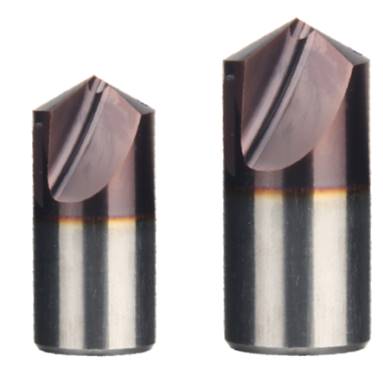

定心鉆


單位mm

型號

D

L

PLD-V1035TIN-H

10

35

PLD-V1238TIN-H

12

38

PLD-V1645TIN-H

16

45

PLD-2045TIN-H

20

PLD-2556TIN-H

25

56

PLD-3068TIN-H

30





定心鉆 單位mm型號DLPLD-V1035TIN-H1035PLD-V1238TIN-H1238PLD-V1645TIN-H1645PLD-2045TIN-H20 PLD-2556TIN-H2556PLD-3068TIN-H30

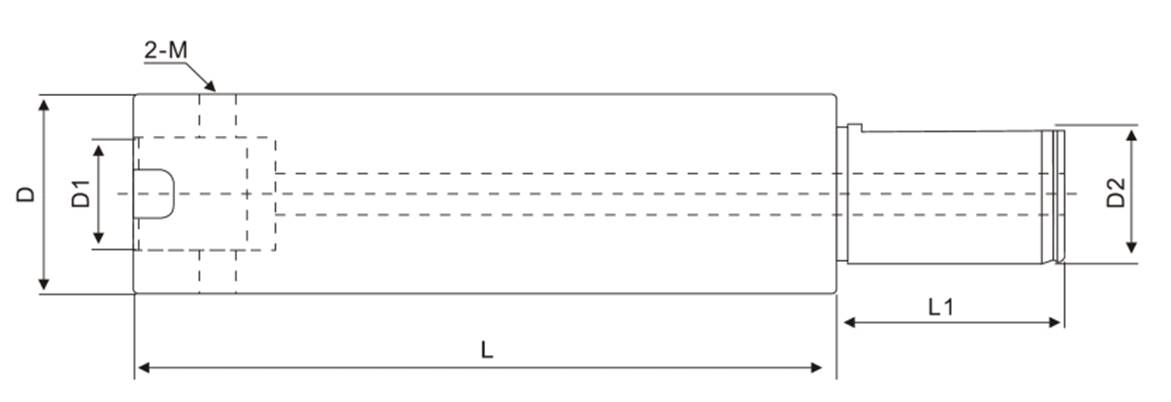

VMD連接桿系列






單位mm

型號

D

D1

D2

L

L2

M

M(適用孔徑)

DXZ-3016100

30

16

32

100

75

M8x1

φ45--φ55

DXZ-3013150

30

16

32

150

75

M8x1

DXZ-3016200

30

16

32

200

75

M8x1

DXZ-3016250

30

16

32

250

75

M8x1

DXZ-3016300

30

16

32

300

75

M8x1

DXZ-3016400

30

16

32

400

75

M8x1

DXZ-4525100

45

25

40

100

75

M10x1

φ60--φ80

DXZ-4525150

45

25

40

150

75

M10x1

DXZ-4525200

45

25

40

200

75

M10x1

DXZ-4525250

45

25

40

250

75

M10x1

DXZ-4525300

45

25

40

300

75

M10x1

DXZ-4525400

45

25

40

400

75

M10x1

DXZ-5030100

50

30

40

100

75

M12x1

φ85--φ95

DXZ-5030150

50

30

40

150

75

M12x1

DXZ-5030200

50

30

40

200

75

M12x1

DXZ-5030250

50

30

40

250

75

M12x1

DXZ-5030300

50

30

40

300

75

M12x1

DXZ-5030400

50

30

40

400

75

M12x1

DXZ-5832100

58

32

40

100

75

M12x1

φ100--φ110

DXZ-5832150

58

32

40

150

75

M12x1

DXZ-5832200

58

32

40

200

75

M12x1

DXZ-5832250

58

32

40

250

75

M12x1

DXZ-5832300

58

32

40

300

75

M12x1

DXZ-5832400

58

32

40

400

75

M12x1

DXZ-7040100

70

40

50

100

80

M12x1

φ115--φ135

DXZ-7040150

70

40

50

150

80

M12x1

DXZ-7040200

70

40

50

200

80

M12x1

DXZ-7040250

70

40

50

250

80

M12x1

DXZ-7040300

70

40

50

300

80

M12x1

DXZ-7040400

70

40

50

400

80

M12x1

DXZ-8050100

80

50

50

100

80

M12x1

φ140--φ195

DXZ-8050150

80

50

50

150

80

M12x1

DXZ-8050200

80

50

50

200

80

M12x1

DXZ-8050250

80

50

50

250

80

M12x1

DXZ-8050300

80

50

50

300

80

M12x1

DXZ-8050400

80

50

50

400

80

M12x1

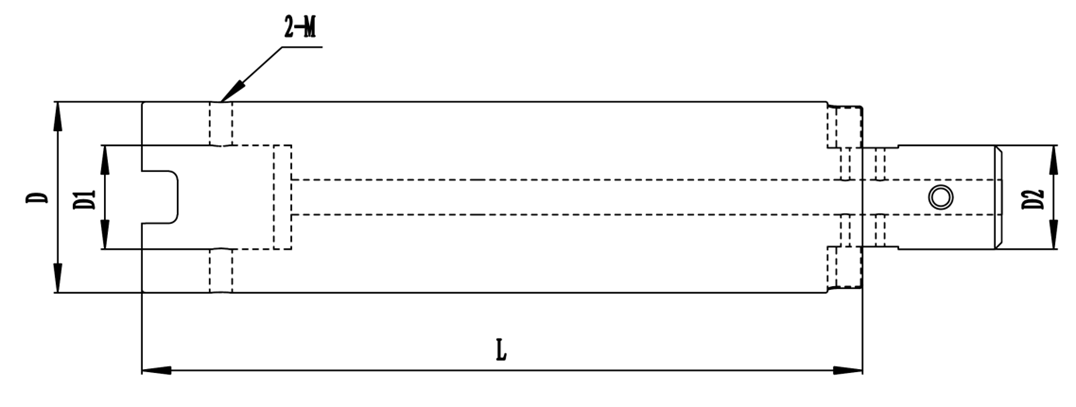

VMD延長桿系列




單位mm

型號

D

D1

L

M

M(適用孔徑)

YXZ-3016100

30

16

100

M8*1

φ45-φ55

YXZ-3016200

30

16

200

M8*1

YXZ-3016300

30

16

300

M8*1

YXZ-4525100

45

25

100

M10*1

φ60-φ80

YXZ-4525200

45

25

200

M10*1

YXZ-4525300

45

25

300

M10*1

YXZ-5030100

50

25

100

M12*1

φ85-φ95

YXZ-5030200

50

25

200

M12*1

YXZ-5030300

50

25

300

M12*1

YXZ-5832100

58

32

100

M12*1

φ100-φ110

YXZ-5832200

58

32

200

M12*1

YXZ-5832300

58

32

300

M12*1

YXZ-7040200

70

40

200

M12*1

φ115-φ135

YXZ-7040300

70

40

300

M12*1

YXZ-7040400

70

40

400

M12*1

YXZ-8050200

80

50

200

M12*1

φ140-φ195

YXZ-8050300

80

50

300

M12*1

YXZ-8050400

80

50

400

M12*1


SAVANT舍棄式鉆頭分為快速鉆、VMD大鉆頭、鏟鉆及劍齒鉆。為您提高生產效率降低生產成本！
根據您不同的孔徑、公差、光潔度要求，我們幫你選用合適的快速鉆、VMD大鉆頭、鏟鉆及劍齒鉆。
