可轉(zhuǎn)向金剛石滾壓刀高預(yù)加工光潔度低壓力測試

客戶加工D35.4的外圓，加工長度15mm，材質(zhì)35#鋼件，硬度30度左右。要求光潔度RZ3.2(Ra0.4）

需求：精車其實可以達(dá)到光潔度要求，但是由于精車不穩(wěn)定，經(jīng)常要換刀，所以需要加一道滾壓工藝，讓工件的光潔度更穩(wěn)定。

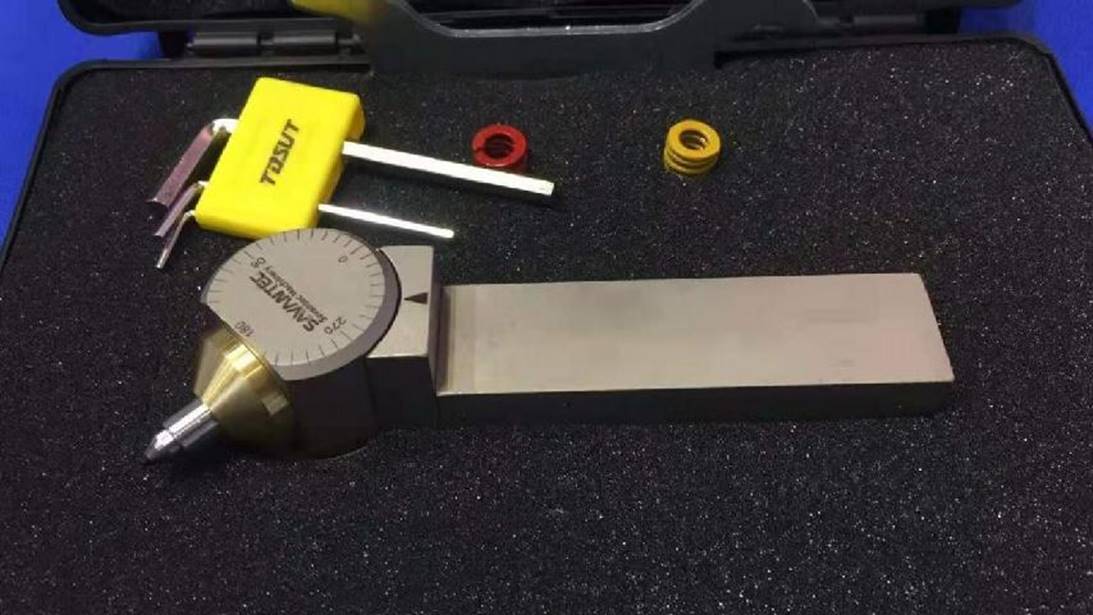

金剛石滾壓刀型號：DIA-TU180-R1.0-25*25 藍(lán)色彈簧（中等彈力）

調(diào)試前參數(shù)：轉(zhuǎn)速1300  進給0.07，壓入量單邊2絲。

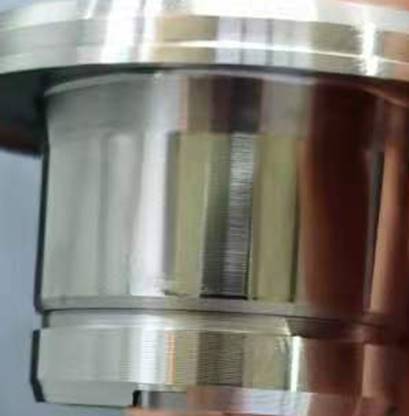

加工出來刀紋明顯，亮度稍微提高，調(diào)試多次刀紋依然很明顯。客戶前一道工序精車可以達(dá)到RZ2.3（Ra0.3左右），目前滾壓好之后光潔度可以提高到RZ1點多，但是表面的紋路比精車還粗糙，肉眼看上去很明顯。

初次解決方案：把螺絲調(diào)緊半圈，壓入量不變，條件允許用油。效果仍然不理想。

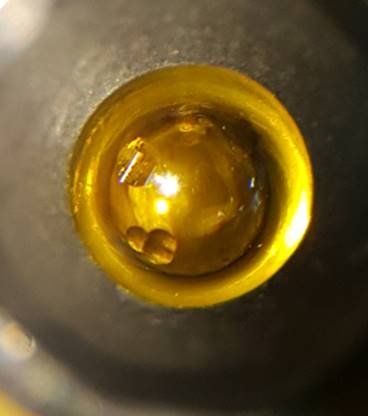

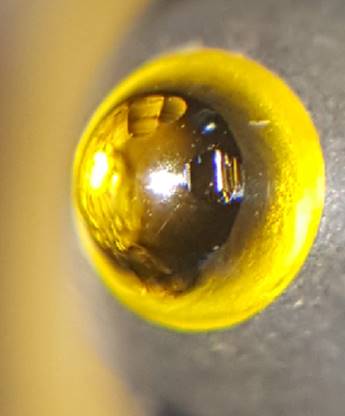

客戶目前加工了2000件球頭就有磨損，這2000件滾壓效果是不穩(wěn)定的，基本都靠精車保證，所以經(jīng)常換刀

最終解決方案：

彈簧換成黃色（輕型彈簧），彈力常規(guī)螺絲是擰到平的位置，再調(diào)松了一圈。

轉(zhuǎn)速進給不變，單邊滾壓量1絲。

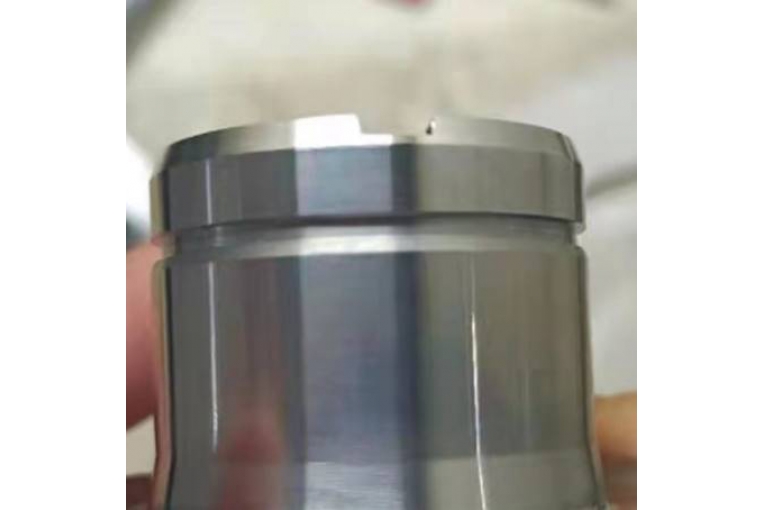

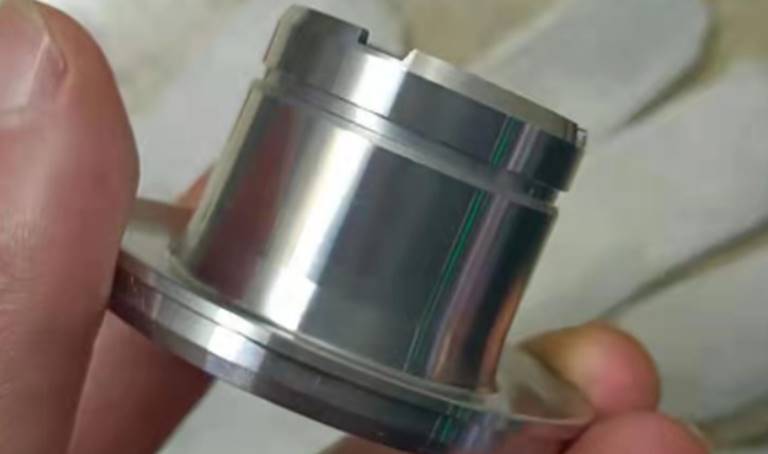

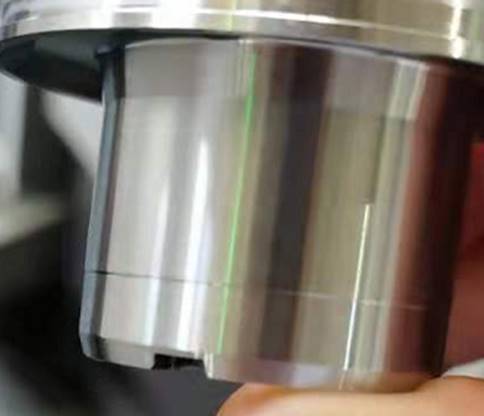

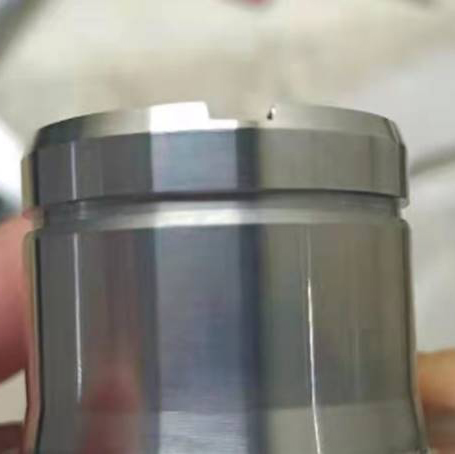

測試效果客戶滿意、壽命穩(wěn)定！效果圖如下：

方案總結(jié)：要達(dá)到擠壓效果通常有兩種方案：A、使用重的彈力+較小過盈量；B、使用輕的彈力+稍大的過盈量。

通過比較分析，發(fā)現(xiàn)使用方案B較好，因為金剛石滾壓刀的鉆石頭通常為R1.5或者R1.0，接觸面積小，壓強較大，使用重型彈力容易使鉆石頭磨損加快，使用輕的彈力在可以加工出客戶需要的光潔度的情況下，磨損較小，壽命延長。
