浮動去毛刺刀柄成功案例

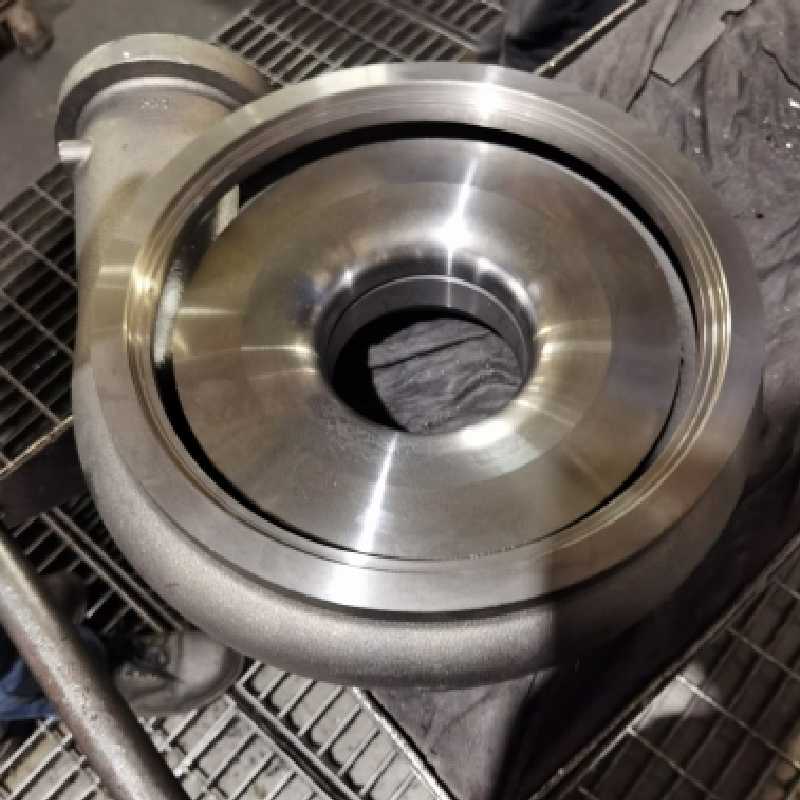

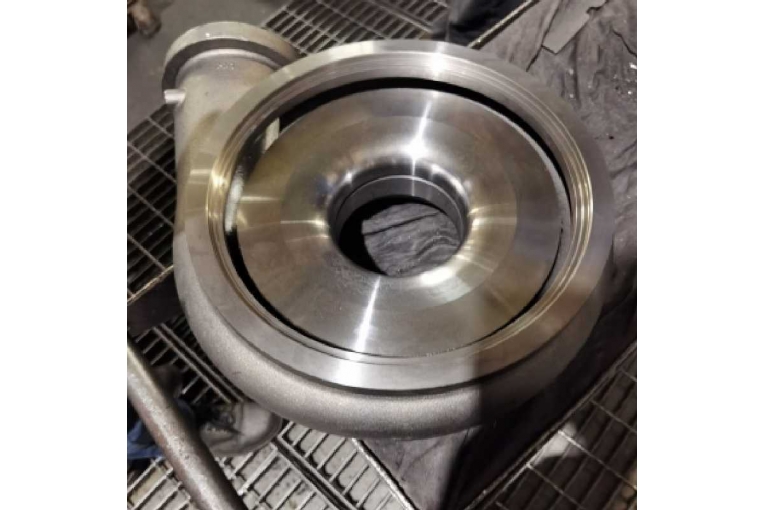

工件名稱：蝸殼（卡車或者輪船用蝸殼）

工件材料：球鐵QT250

加工機床：BT40加工中心

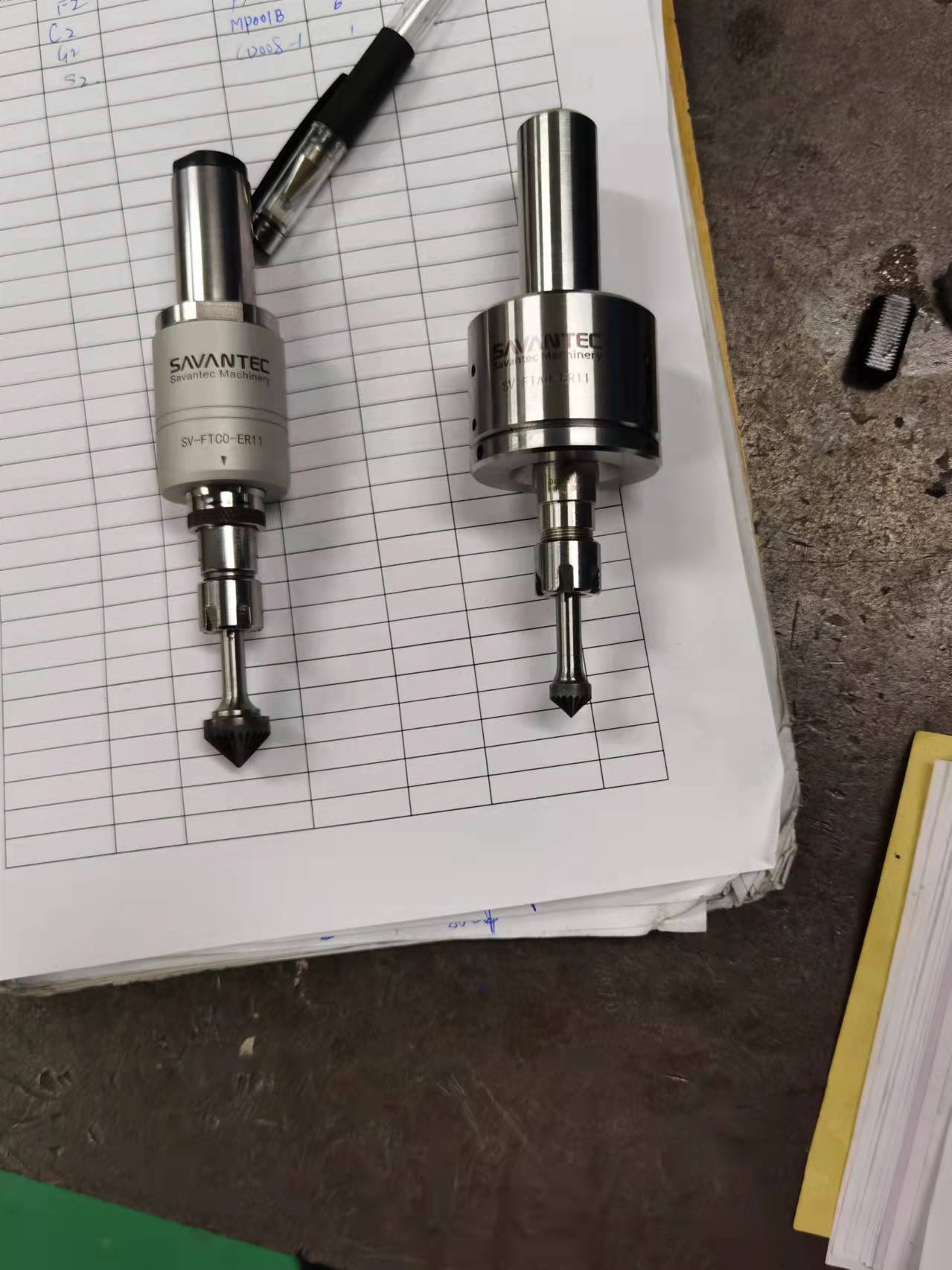

測試刀具：浮動去毛刺刀柄SV-FTC0-ER11SV-FTA0-ER11

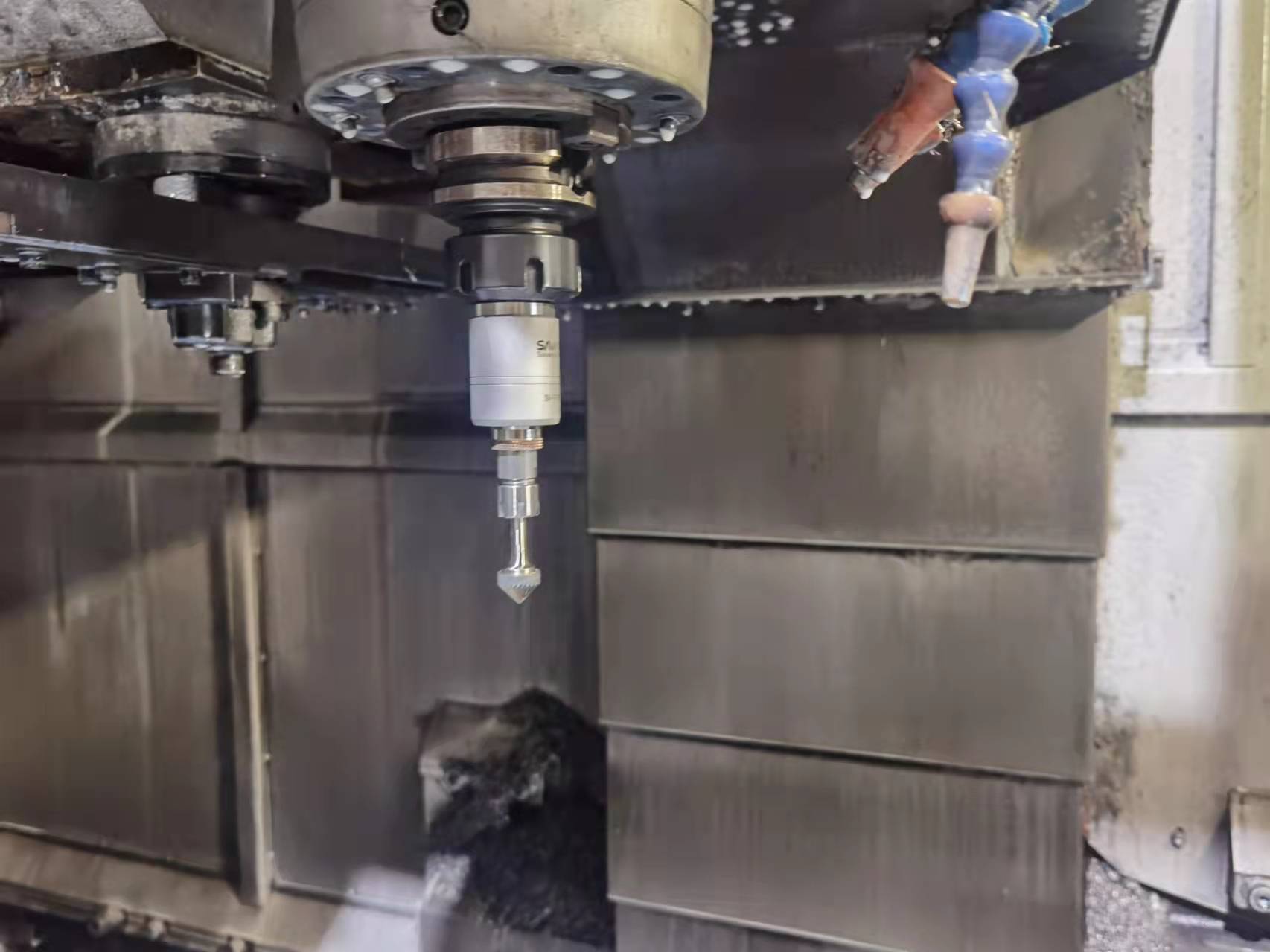

測試1、角度浮動去毛刺刀柄 ：SV-FTA0-ER11 （使用標D10準長旋轉銼-最大浮動量5mm），

加工參數：轉速N=5000,進給F=3000

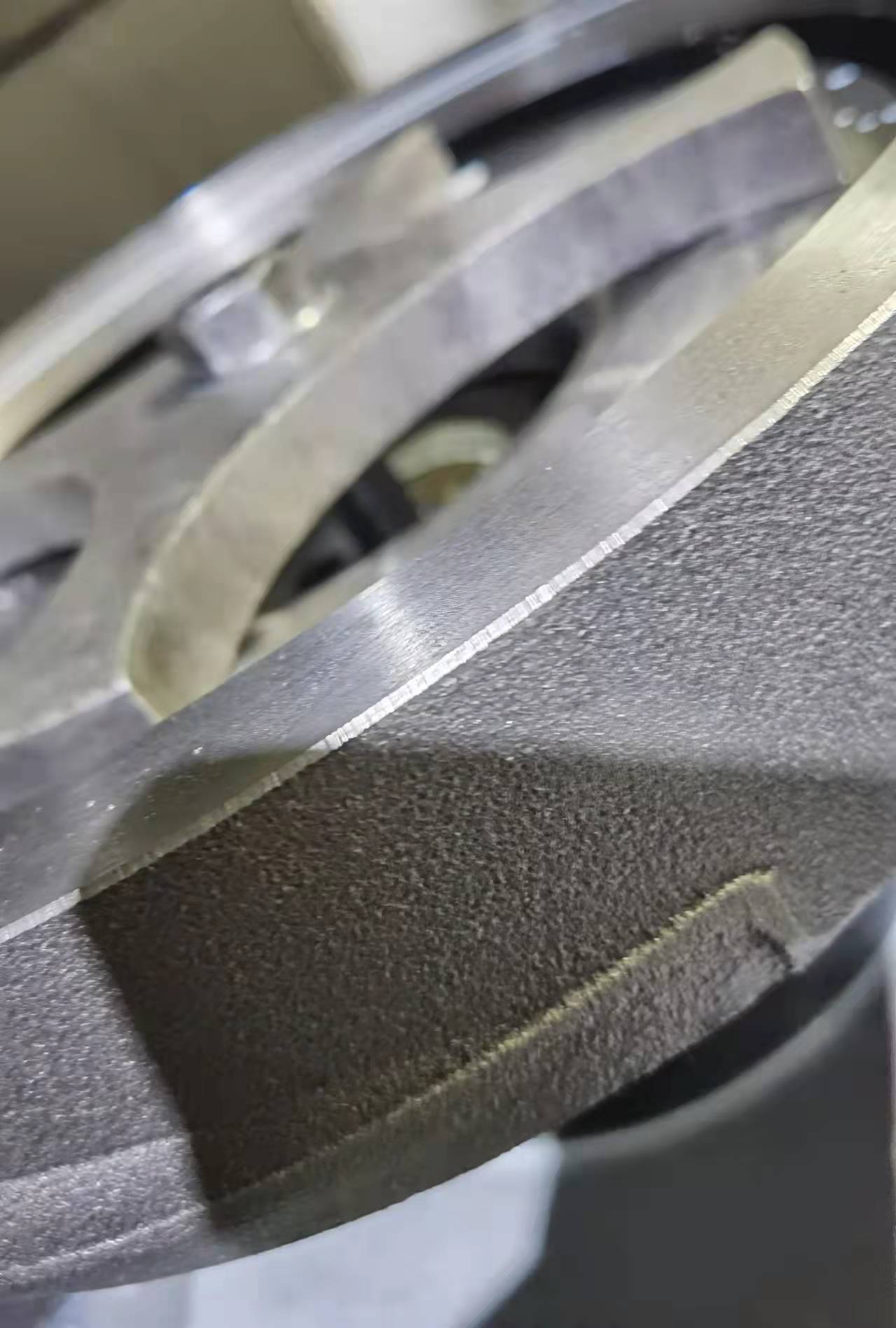

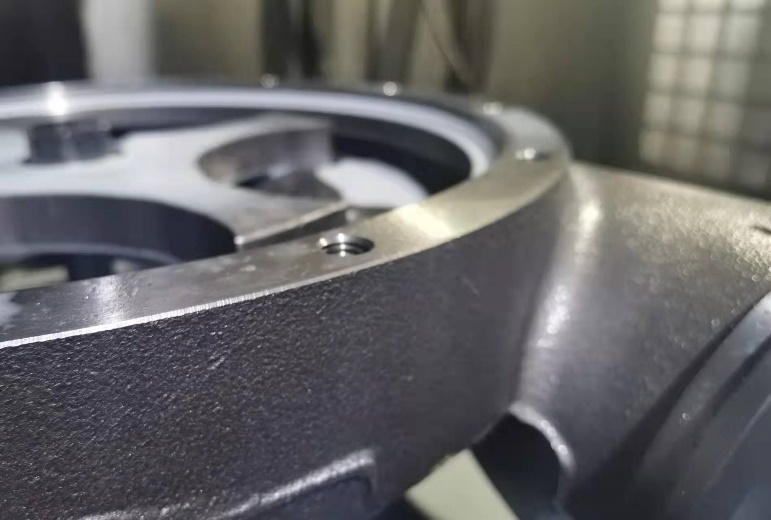

為了把所有輪廓都加工到，過盈量經過幾次調整，過盈量大概3-4mm 。（起初測試時，有的地方加工到了，有的地方?jīng)]有加工到。后續又將Z軸向下移動了2mm，確保所有輪廓加工到）。加工效果如下:

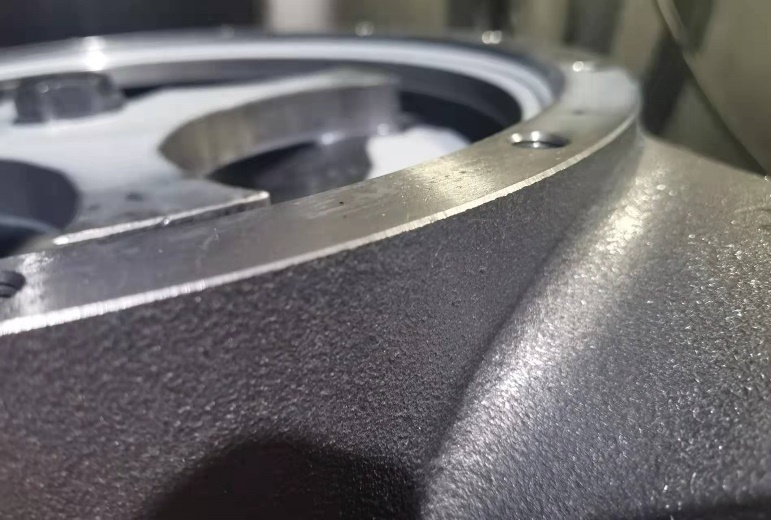

客戶覺得倒角偏大，均勻度也不是特別好。

因?yàn)檫^盈量過大，倒角的均勻度稍有偏差，倒角大小統一性不是很大，這可能是角度浮動去毛刺刀柄只能使用大的彈力所致。

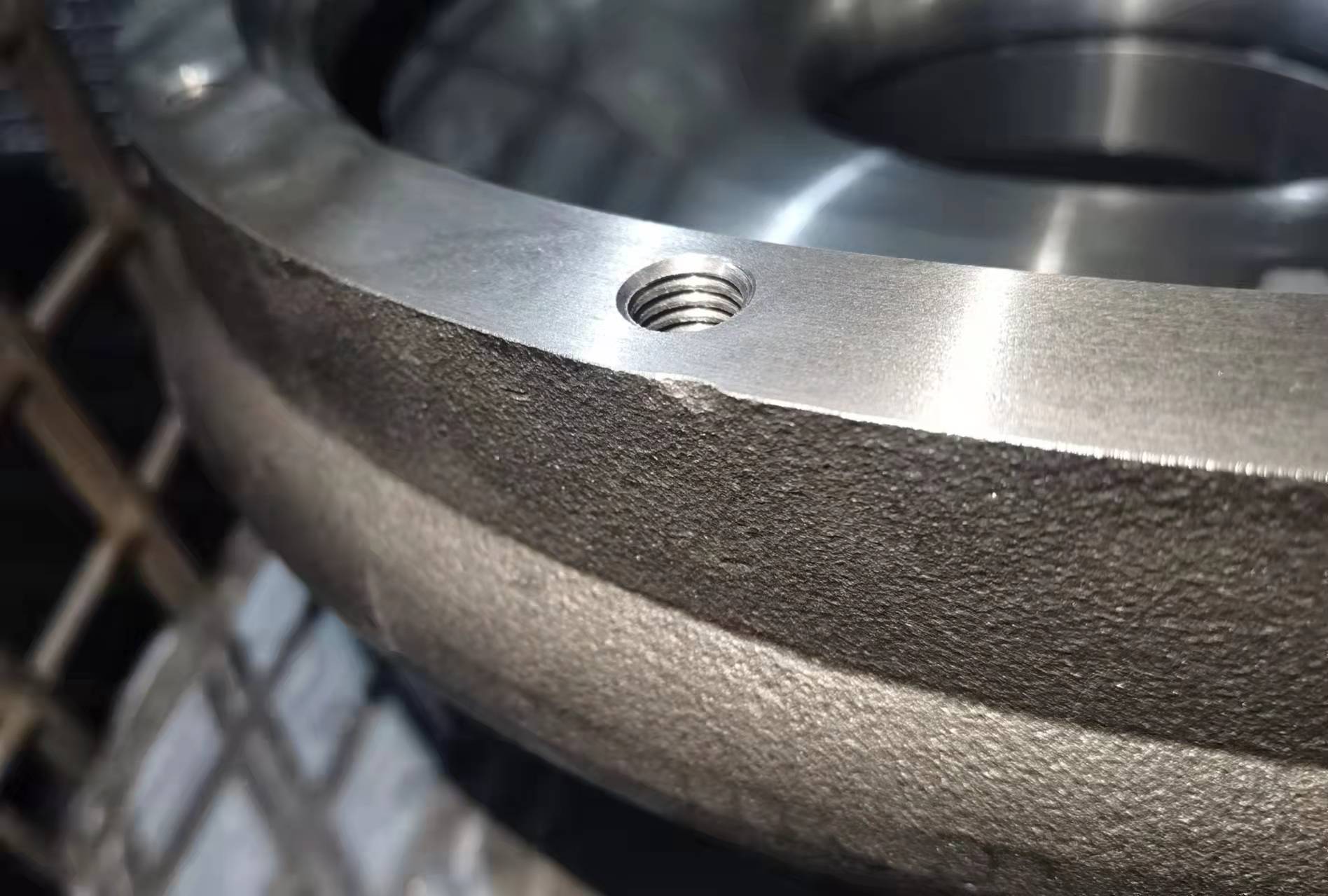

總結經驗：讓客戶使用順銑程序，因?yàn)槟驺姇r(shí)阻力過大，旋轉銼容易因?yàn)橄蚝蟮淖枇μ焦ぜ砻妫斠娤聢D。客戶從逆銑轉換回順銑后這一問題立馬解決。

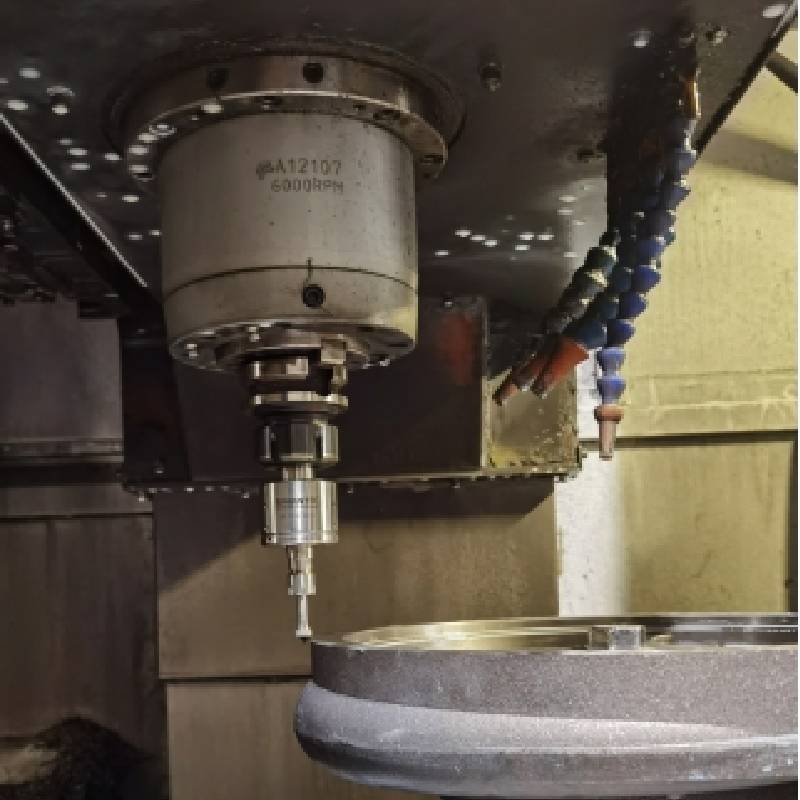

測試2、使用上下浮動去毛刺刀柄 SV-FTC0-ER11 ，使用D16旋轉銼。

（總結：使用上下浮動去毛刺刀柄需使用大直徑旋轉銼，因?yàn)閷喞恢玫难a(bǔ)償量由刀具直徑?jīng)Q定，D16的最大補償量為8mm，去掉頂部的2mm無效空間，只剩下6mm，所以盡量選擇大直徑的旋轉銼。目前我們6mm柄部的旋轉銼最大直徑為D20mm）

加工參數：轉速n=2000，進給F=1000 ，通過刀柄外部的調節機構將彈力調整為比較軟。

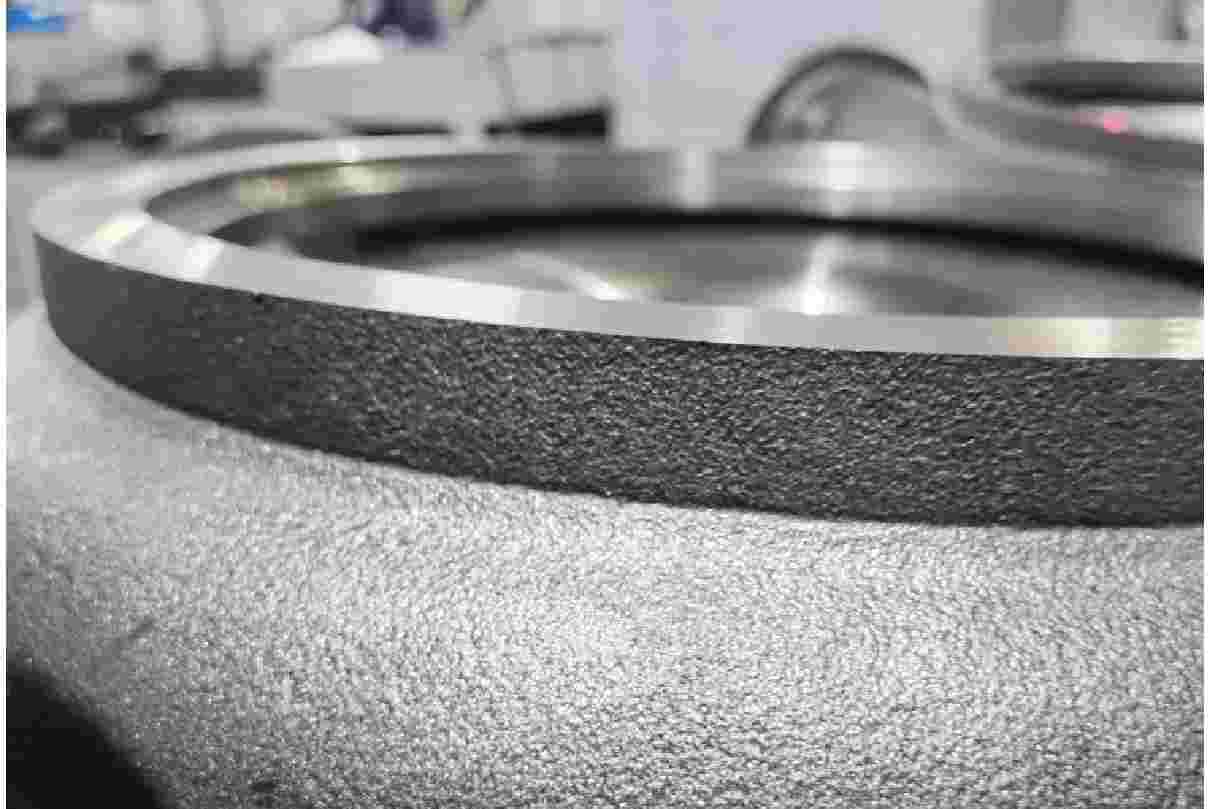

加工效果如下：

因?qū)Φ秵栴}，刀具在加工過程中一直使用前端及中部在加工，倒角均勻，且一致性非常好，但是客戶覺得倒角偏小了點。

再次測試，將彈力調大4格，將圓周補償向外0.5mm，Z軸向下0.5mm，這樣刀具上的加工點會往上移動，因旋轉銼的加工點越往上，倒角會偏大（刃口更大且排屑性能好）

同時客戶覺得效率偏低了點，我們將參數調整如下：

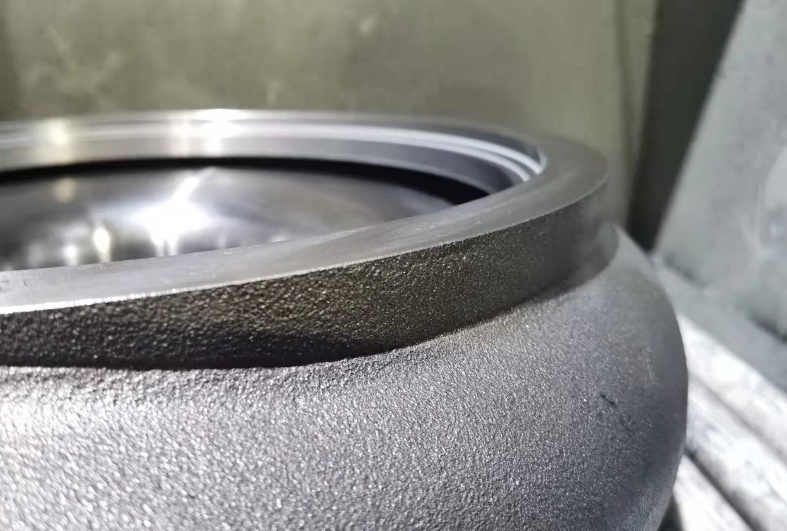

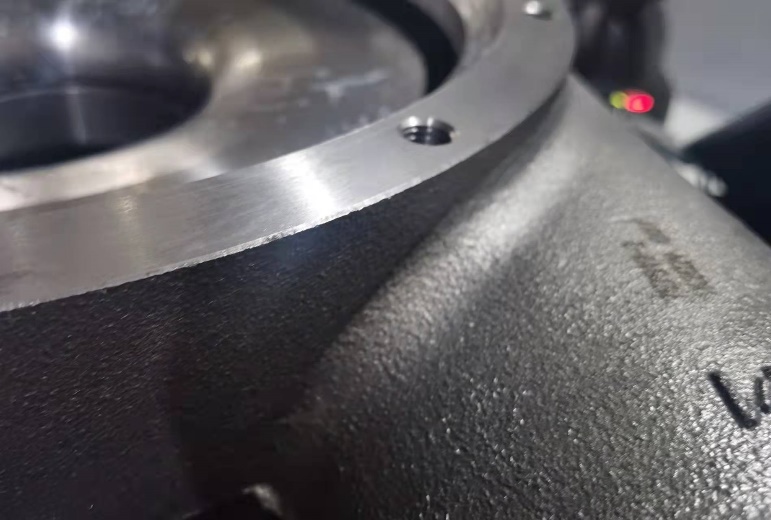

轉速N=5000，進給F=2500 （每轉進給和之前保持一致），加工效果如下：

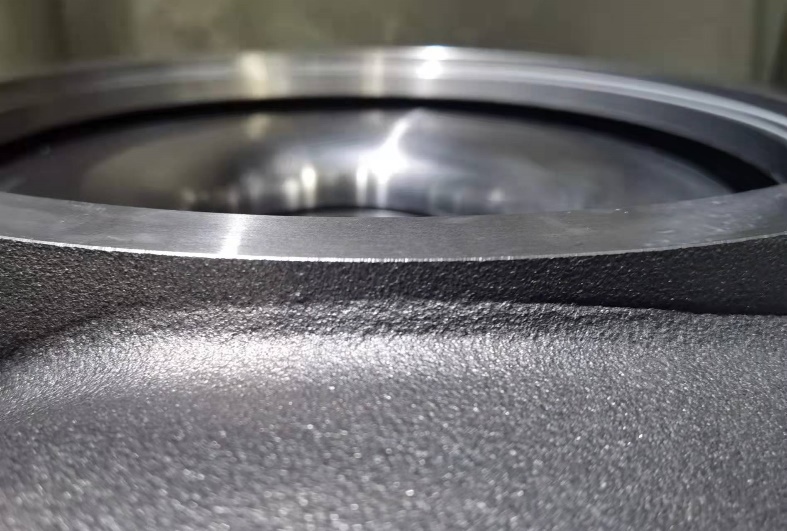

倒角大小客戶滿意，倒角光潔度客戶滿意，倒角在輪廓上的一致性客戶滿意！

 且在加工過程中，刀具浮動平穩，無刀具跳動情況。整體表現好！

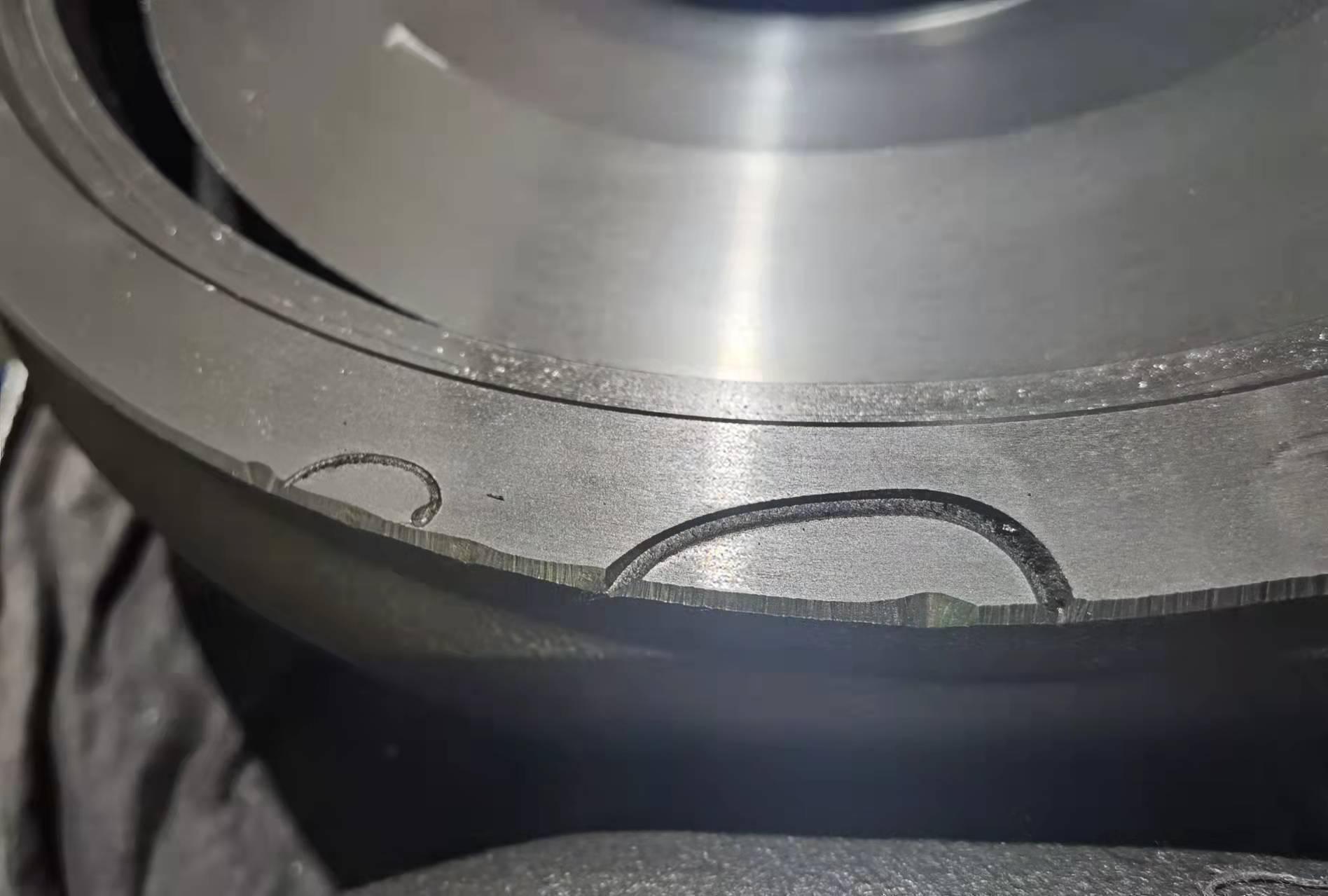

下圖為工件鑄造中的瑕疵，上下浮動去毛刺刀柄也一并能夠倒角，且一致性好
