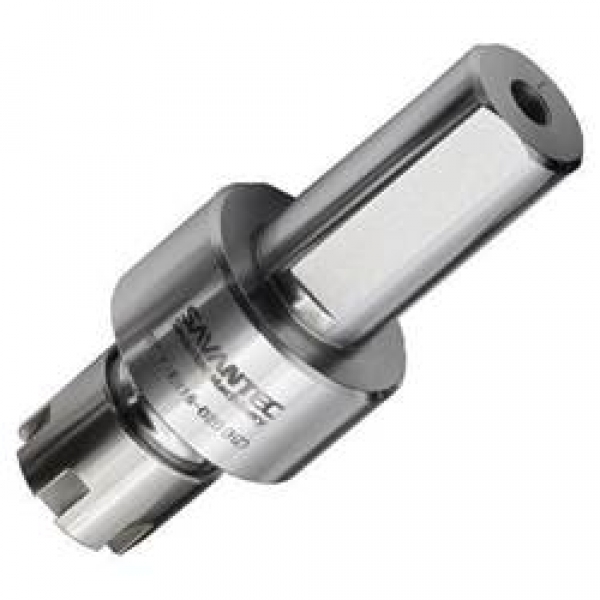

ER16復位型浮動鉸刀柄

彌補了鉸刀中心與被加工孔中心的偏差、消除鉸刀的重新定位誤差,使鉸刀中心在整個加工過程與被加工孔中心保持一致。

  • 品牌: SAVANTEC

浮動鉸刀柄



浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移,使被夾持鉸刀中心始終能圍繞機床主軸中心,在其垂直平面內360°徑向浮動。彌補了鉸刀中心與被加工孔中心的偏差、消除鉸刀的重新定位誤差,使鉸刀中心在整個加工過程與被加工孔中心保持一致。

適用機床:車床、銑床、加工中心、鉆床、專機

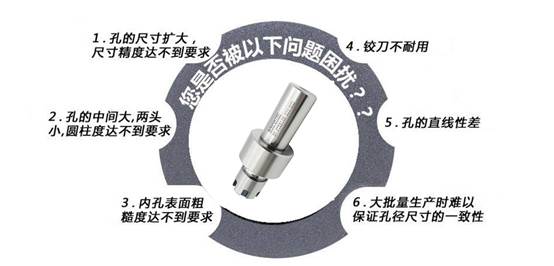

可解決以下問題:

1.  孔的尺寸偏大,尺寸精度達不到。

2.  孔的中間大,兩頭小圓柱度達不到要求。

3.  大批量生產時難以保證孔徑尺寸的一致性。

4.  鉸刀不耐用。


自動回中心浮動鉸刀柄

自動回中心的特點:在車床(含立式和臥式車床)和加工中心上均可自動回中心。浮動方向與旋轉軸軸心保持平行,自動補償夾頭和待加工孔間的軸偏差。

自動回中心可以根據刀具重量,通過調節機構調節回中的浮動阻力,這樣可以防止產生振動,從而延長刀具壽命。


ER16復位型浮動鉸刀柄












單位:mm

型號

庫存狀態

ER夾套

φD

φD1

φD2

L

L1

F浮動量

SV-FTER16-D16(HZ)

ER16

22

16

34

80

40

1.6

SV-FTER16-D19.05(HZ)

ER16

22

19.05

34

80

40

1.6

SV-FTER16-D20(HZ)

ER16

22

20

34

80

40

1.6

SV-FTER16-D22(HZ)

ER16

22

22

34

80

40

1.6

SV-FTER16-D25(HZ)

ER16

22

25

34

80

40

1.6

SV-FTER16-D25.4(HZ)

ER16

22

25.4

34

80

40

1.6

●常備庫存  ○按訂單生產










浮動鉸刀柄:我們通常又叫浮動鉸刀刀柄或者鉸刀浮動刀柄,用來彌補機床的重新定位誤差,提高鉸刀加工效果,增加鉸刀壽命。
