“浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移,使被夾持鉸刀中心始終能圍繞機床主軸中心,在其垂直平面內360°徑向浮動。彌補了鉸刀中心與被加工孔中心的偏差、消除鉸刀的重新定位誤差,使鉸刀中心在整個加工過程與被加工孔中心保持一致。
適用機床:車床、銑床、加工中心、鉆床、專機

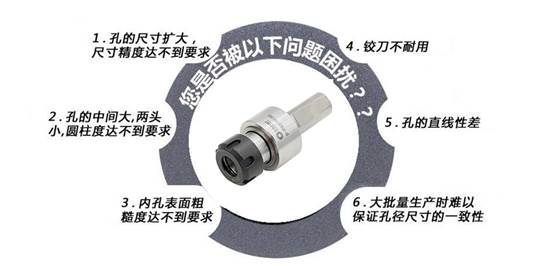

可解決以下問題:
1. 孔的尺寸偏大,尺寸精度達不到。
2. 孔的中間大,兩頭小圓柱度達不到要求。
3. 大批量生產時難以保證孔徑尺寸的一致性。
4. 鉸刀不耐用。
自動回中心的特點:在車床(含立式和臥式車床)和加工中心上均可自動回中心。浮動方向與旋轉軸軸心保持平行,自動補償夾頭和待加工孔間的軸偏差。
自動回中心可以根據刀具重量,通過調節機構調節回中的浮動阻力,這樣可以防止產生振動,從而延長刀具壽命。

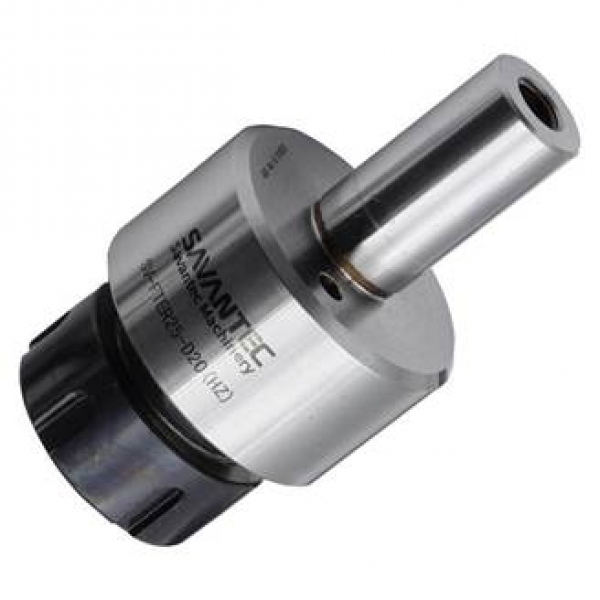

ER25復位型浮動鉸刀柄
單位:mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER25-D13(HZ) | ○ | ER25 | 42 | 13 | 52 | 57 | 40 | 2 |
SV-FTER25-D16(HZ) | ● | ER25 | 42 | 16 | 52 | 57 | 40 | 2 |
SV-FTER25-D19.05(HZ) | ○ | ER25 | 42 | 19.05 | 52 | 57 | 40 | 2 |
SV-FTER25-D20(HZ) | ● | ER25 | 42 | 20 | 52 | 57 | 40 | 2 |
SV-FTER25-D25(HZ) | ● | ER25 | 42 | 25 | 52 | 57 | 40 | 2 |
●常備庫存 ○按訂單生產 |
浮動鉸刀柄:我們通常又叫浮動鉸刀刀柄或者鉸刀浮動刀柄,用來彌補機床的重新定位誤差,提高鉸刀加工效果,增加鉸刀壽命。
