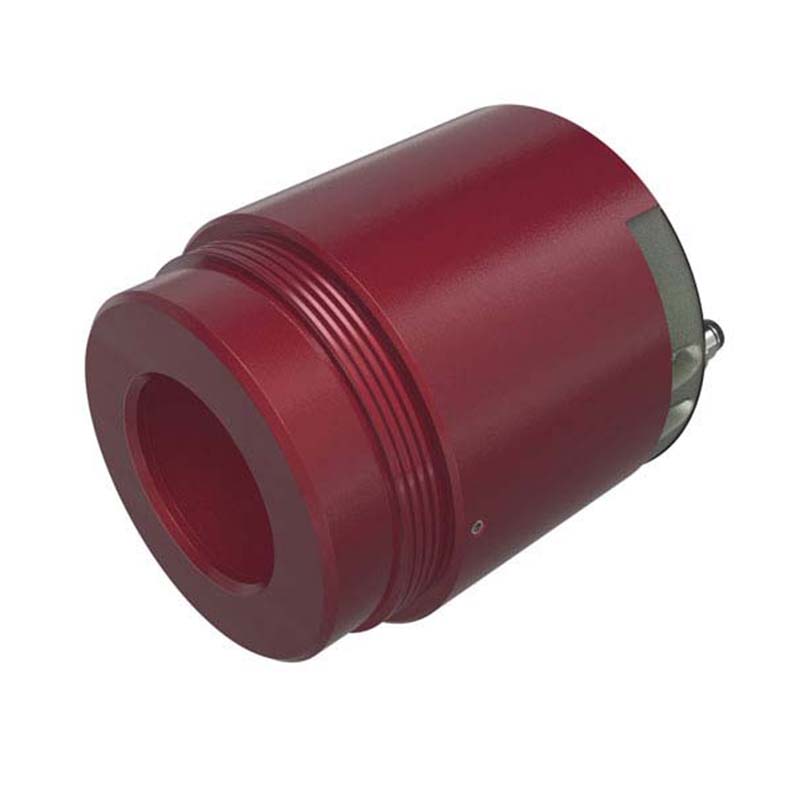

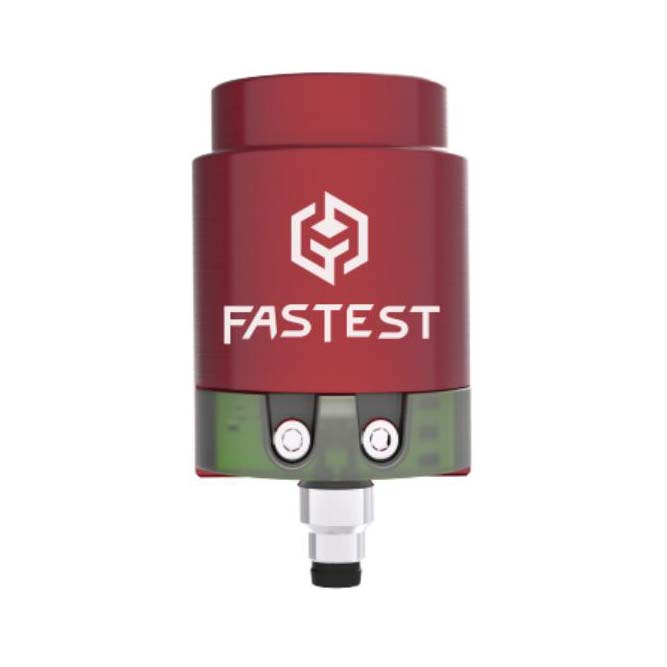

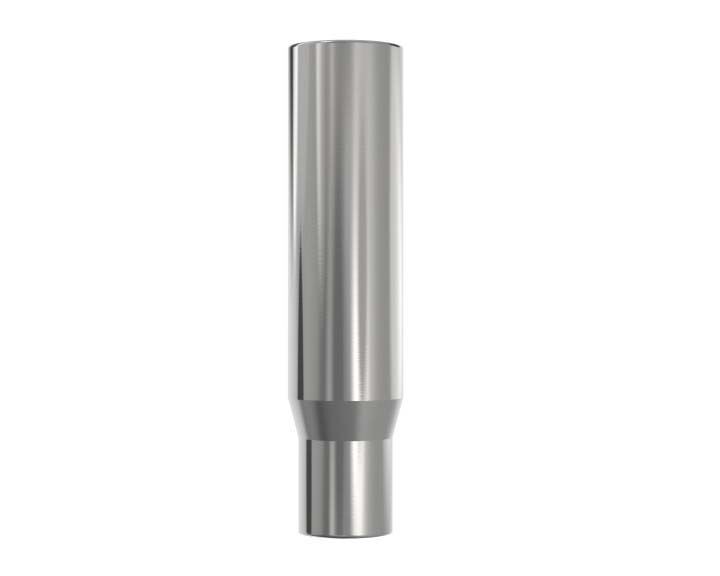

FE / 外部密封連接工具

用于自動化和半自動化過程中的氣動密封連接工具

1. 自動化流程和大批量生產測試，包括取放和精密機器人 裝卸應用

2. 能夠通過添加先導增壓器來密封包括螺紋在內的傳統 和特殊的密封面

3. 快速更換密封套件，以適應多種尺寸的管道和易于現場 維護。使用氯丁橡膠進行標準密封，使用聚氨酯進行最  大限度的耐磨/高壓和循環應用

* 其它密封材料可選，請咨詢廠家.

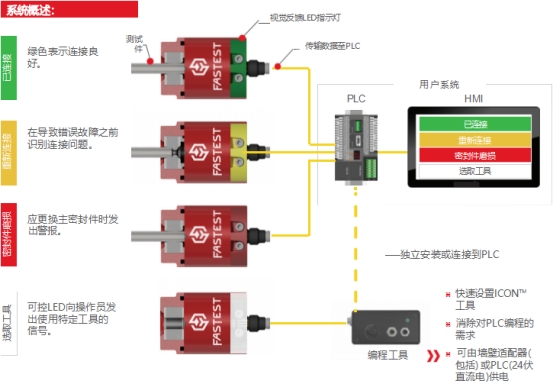

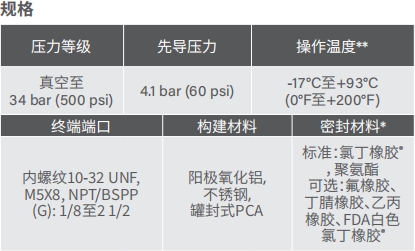

** 操作溫度：ICON?操作溫度 0°C-38°C (32°F-100°F).

密封連接工具和測試部件應牢固固定，以防受壓時分離(真

空應用時無需固定).

驅動方式：氣動: 先導壓力施加在無金屬接觸的密封件上，并且密封 件在管道內均勻活動且無破損。

配件 有關細節，請參閱第55頁

  先導增壓器

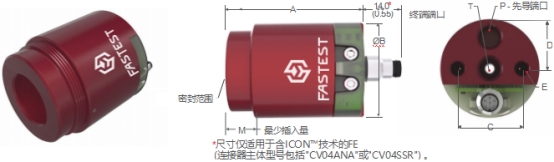

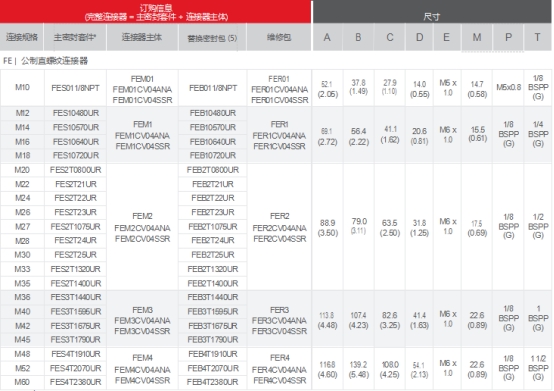

FE / 外部密封連接工具 / 公制直螺紋

*一套完整的主密封套件包括密封件和金屬部件。聚氨酯密封件是標準配置。

端口規格： 24°錐形非擴口符合ISO 8434-1和-4 JIS B2353, DIN3902/3853/3861標準. 60°錐形符合DIN 7831/7647標準。

注: 使用FE連接器密封外螺紋或不規則形狀，通常需要27.6-41.4bar(400-600psi) 的先導壓力來密封深根外螺紋

FI連接器不得使用先導增壓器。

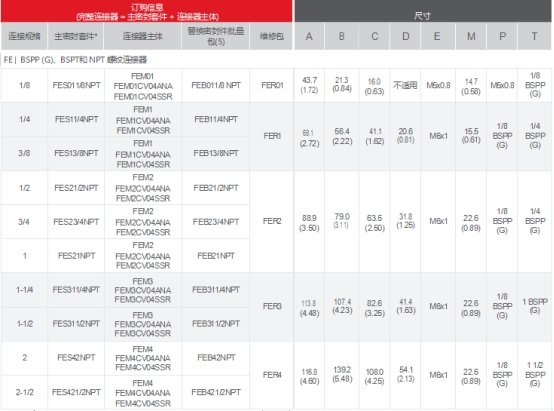

FE / 外部密封連接工具/ BSPP (G)、BSPT和NPT 螺紋

尺寸：毫米(英寸)

*一套完整的主密封套件包括密封件和金屬部件。聚氨酯密封件是標準配置。

端口規格： NPT符合SAE J476標準; BSPP (G)符合ISO 228標準; BSPT per ISO 7

注: 使用FE連接器密封外螺紋或不規則形狀，通常需要27.6-41.4bar(400-600psi) 的先導壓力來密封深根外螺紋

FI連接器不得使用先導增壓器。

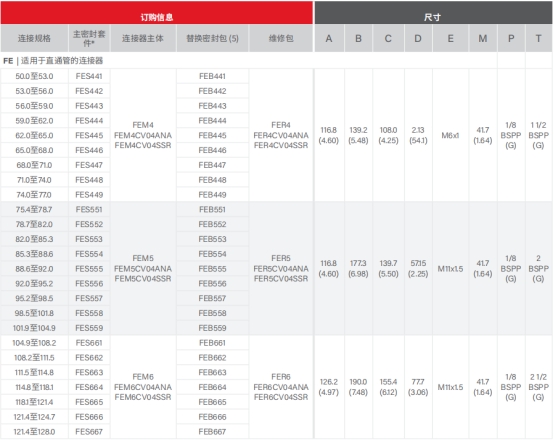

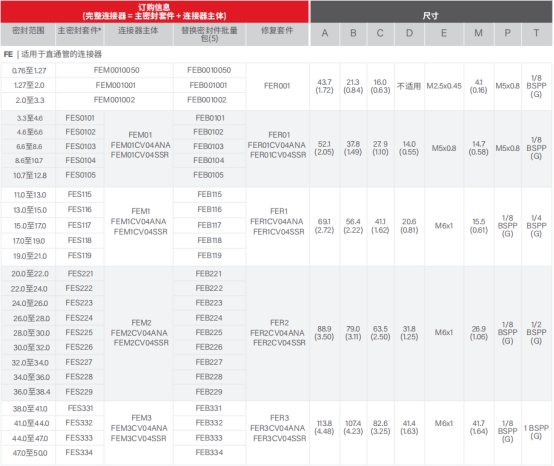

FE / 外部密封連接工具 / 直通管/孔

尺寸：毫米(英寸) . 密封范圍單位為毫米(1英寸= 25.4毫米) 。

*一套完整的主密封套件包括密封件和金屬部件。氯丁橡膠?密封件是標準配置。對于聚氨酯密封件，請將"UR"后綴添加至主密封 套件產品型號。示例: FES0101UR

FE / 外部密封連接工具 / 直通管/孔

尺寸：毫米(英寸) . 密封范圍單位為毫米(1英寸= 25.4毫米) 。

*一套完整的主密封套件包括密封件和金屬部件。氯丁橡膠?密封件是標準配置。對于聚氨酯密封件，請將"UR"后綴添加至主密封 套件產品型號。示例: FES0101UR

FE/ 配件

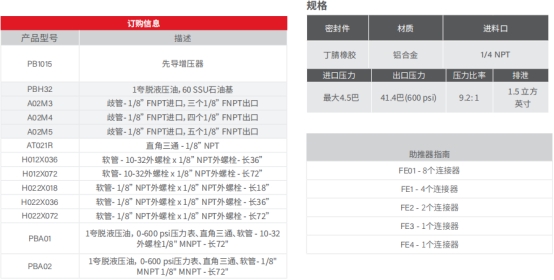

先導增壓器 PB1015

先導增壓器是一種空氣對油的增壓裝置。它利用2.1-4.5bar(30-65psi) 的氣壓產生27.6-41.4bar(400-600psi)的液壓，用FE連接器密封外螺紋和不規則表面。密封系統由帶聚氨酯主密封的FE和PB1015增壓器組成，可以產生生產測試應用中所需要的密封運動和長壽命性能。

在高壓、高磨損和高循環應用中，聚氨酯密封材料優于氯丁橡膠?材料。密封不規則形狀或進入螺紋所需的彈性體運動增加，需要聚氨酯密封材料。密封深根外螺紋需要高達41.4bar的先導壓力?，F(xiàn)階段，使用先導壓力增壓器和安裝了適當尺寸的聚氨酯密封圈的FE連接器，可以使用于螺紋和難密封表面的生產測試自動化。

請勿與FI一起使用。
