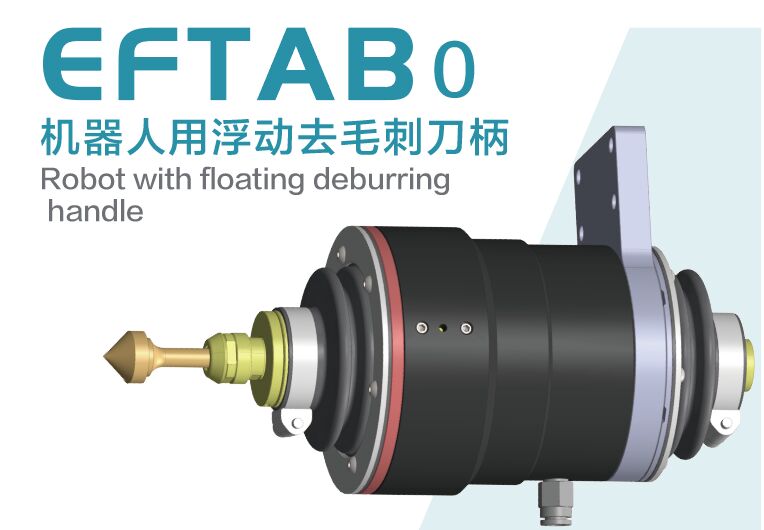

機器人用浮動去毛刺刀柄

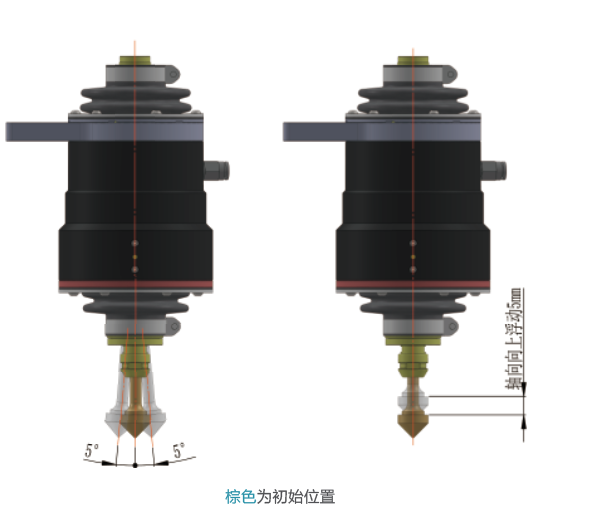

SV-EFTAB0 機器人用浮動去毛刺刀柄是一款解決零件邊緣各種毛刺、合模線和飛邊，它能在工件的實際輪廓和程序間自動補償,按工件實際輪廓進行仿形去毛刺?？梢宰詣?dòng)清除鋼、鋁、銅和其他材料邊緣的毛刺。它可以通過軸向向上移動5 mm和橫向偏擺5°角度來補償工件實際輪廓偏差。

側向壓力

刀具施加于工件邊緣的壓力可以通過氣壓的改變來進行調節，刀具的轉速則通過相配的控制器來調節。此刀柄利用法蘭或快換工具可以安裝在工業機器人上使用。

加工參數

使用ER-11的夾頭，刀頭柄部夾持范圍可以從0.5mm-7mm

標準版使用ER-11簡夾夾持 硬質合金旋轉銼去毛刺,可以?shī)A持切削頭柄部直徑從 Ф0.5mm~Ф7mm,輕松適用各種工件材料。

刀柄主體重量:1.3kg

使用注意事項

• 使用該刀柄時，先要供給空氣用于冷卻電主軸。請確保該氣源清潔和干燥。灰塵、濕氣和其他污染物進入控制器和電主軸會損壞內部部件

• 控制器上必須設定檢測供給氣壓的氣壓檢測信號。所提供空氣的氣壓必須在 0.25~0.3MPa范圍之內。切勿提供過大的氣壓。否則可能會造成控制器內部的空氣檢測傳感器發生破損。

• 如果在控制器內連接的軟管內混入水或油時，可能會導致控制器的故障。

• 請小心地將冷卻液直接噴到刀具上。請勿直接噴在主軸本體上。大量冷卻液直接噴灑在主軸上可能導致馬達旋轉過載，喪失電主軸耐久性。切勿在沒有空氣吹掃的情況下直接將冷卻液噴灑在主軸主體上。

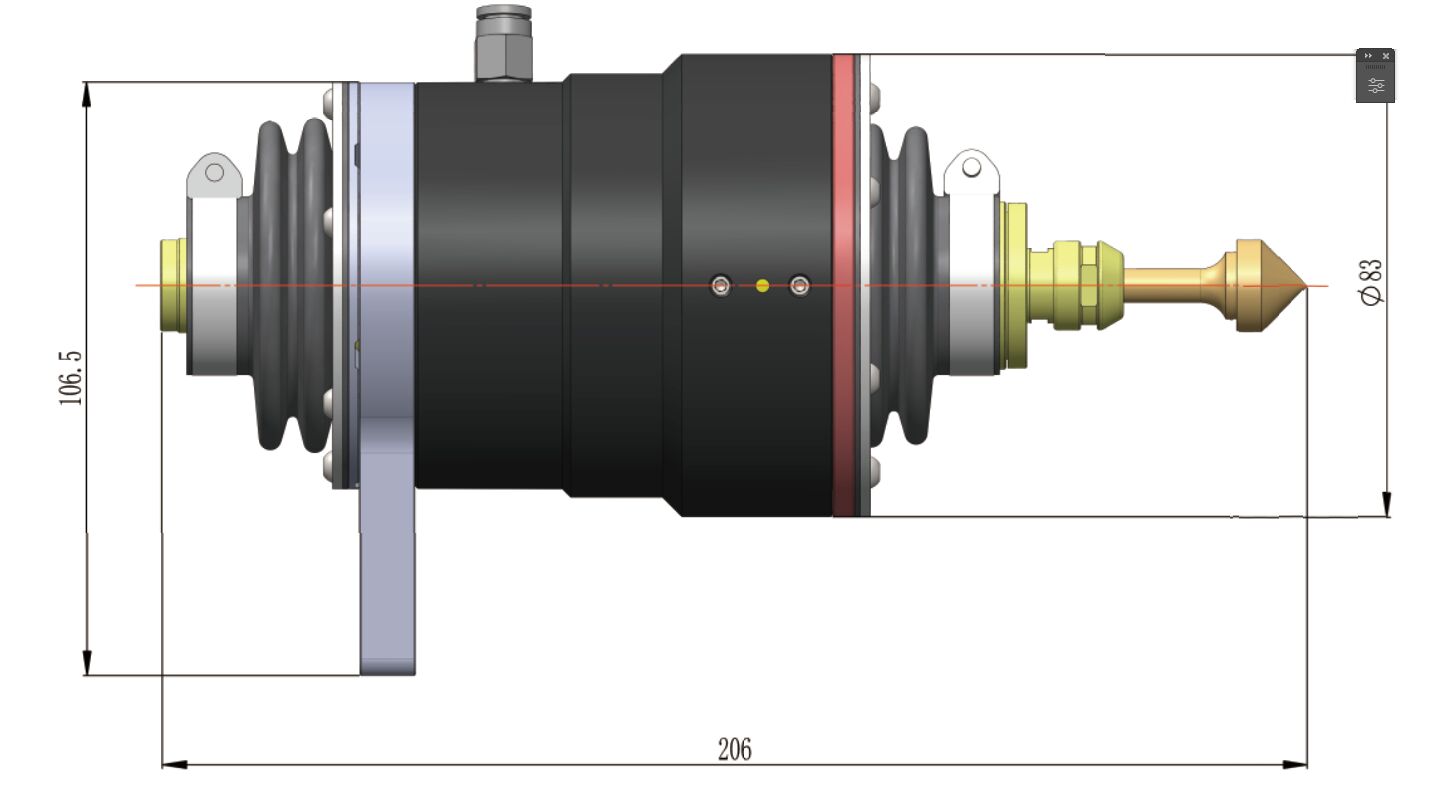

刀柄外形圖

•


  安裝、維修、首次使用或在長時間不使用后，需重新啟動馬達主軸時，切勿將轉速急速提高至高轉速，應先按下表進行試運轉，確認馬達主軸旋轉時沒有振動或異響之后方可使用。試運轉前先開啟主軸空氣冷卻(0.25~0.3MPa范圍之內)然后開啟提供浮動力的氣源(此氣壓需要客戶測試得出，但不小于0.1MPa)，最后開啟控制器啟動按鈕啟動電主軸。

•


  其余控制器操作使用及注意事項，請參照控制器廠家提供控制器使用說明。

控制器使用說明
