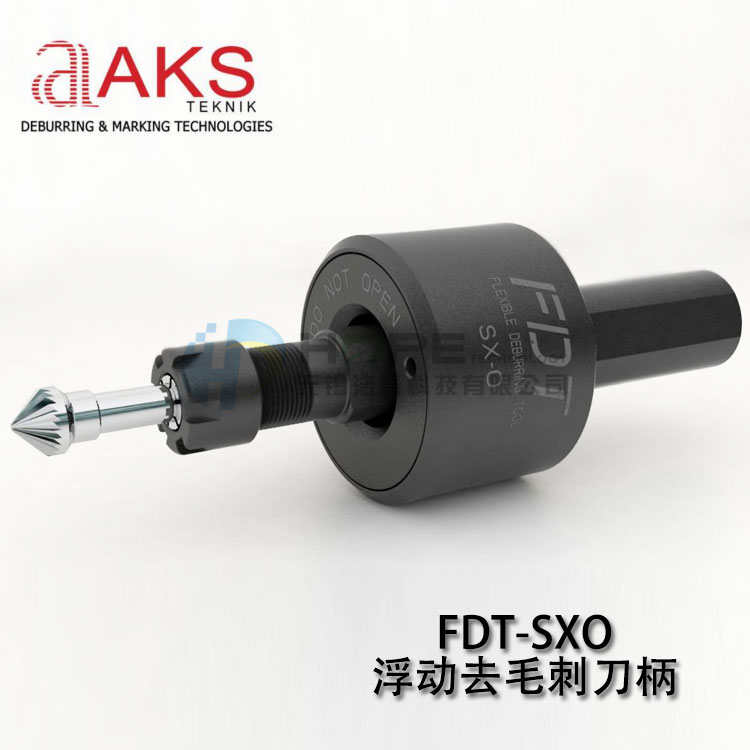

FDT SXO 是一款去除機械加工過程中產生的不平整輪廓（邊緣）毛刺的浮動刀具，它能在工件的實際輪廓和程序間自動補償。

通過刀柄的浮動機制，F(xiàn)DT SXO 可以沿著工件不平整的邊緣移動加工，使刀具可以有5——10mm的邊緣補償量。

工件邊緣的壓力是可以通過刀柄里面的調節機構進行調節，

該刀具可以直接通過機床主軸驅動。

為方便您模擬，您可點擊下載3D圖

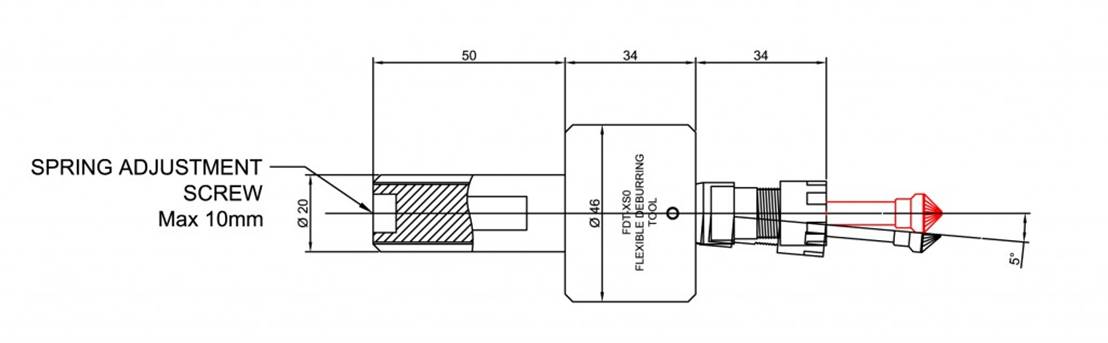

                                            CAD圖

點擊播放視頻：

加工參數

驅動方式：主軸驅動

轉速：3000—8000rpm （起始推薦5000rpm）

進給：2000—5000mm/min （起始推薦3000mm/min）

最大浮動量：5mm（使用標準長旋轉銼）（100mm長的旋轉銼后者倒角刀時可以達到10mm)

偏移角度：側向5°

使用ER-11的夾頭，刀頭柄部夾持范圍可以從0.5mm-7mm

整體刀具柄部為側固20mm./HSK,SK或者是其他刀柄可以按需生產

可應用于大多數金屬材料的輪廓去毛刺加工

側向壓力

在首次使用浮動去毛刺倒角刀的時候我們建議把側向壓力設置為5mm左右，如果切削頭不能平穩加工（比如：切削頭跳動或者切削不到）說明接觸的壓力太低，需要加大。壓入量直接影響倒角去毛刺的厚度，通常情況下壓入量越多，倒角越大。

浮動去毛刺倒角刀柄工具的使用

FDT SXO 浮動去毛刺倒角工具：通過主軸驅動，可以達到5mm的徑向偏移量（標準旋轉銼或者倒角銑刀露出夾頭部分為20mm）。要保證在走輪廓程序時所有的輪廓都能被加工，切削頭需要有1-3mm的預壓入量。

切削方向

FDT浮動去毛刺倒角刀：刀具需要順時針旋轉，加工過程中圍繞工件順銑。

倒角去毛刺接觸點：

倒角通常需要使用錐度倒角刀或旋轉銼?？梢允褂们邢黝^的頂端進行加工，也可以使用切削頭根部進行加工。

在工件外形和工裝夾具允許的前提下，我們建議盡可能使用旋轉銼的后部刃口進行加工，這樣能得到更好的倒角去毛刺效果和更短的加工時間。

去毛刺過程中的側面偏移量（壓入量）

請確保在加工過程中，刀具始終有一個相對于工件輪廓的預偏移量（預緊量）1-3mm。

刀具加工路徑：（重要）

對于浮動去毛刺倒角刀來說，內角（兩面交界處）的加工稍微復雜些，通常情況下切削頭不能同時接觸內角垂直的兩個面，因?yàn)檫@樣同時加工兩個面產生的力的不平衡容易導致工具的震動。我們建議增加一個讓切削頭（旋轉銼或者倒角銑刀）不同時接觸垂直兩面的刀具路徑。當接近這樣的內角時，刀具適當往上提，讓錐度切削頭的頂部接觸工件，這樣切削頭更容易接近這樣的內角（注：當使用切削頭頂端加工時，加工速度應降低。）當在加工到工件垂直內角時需要通過圓弧程序來完成加工內角。

在加工外角時需在工件以外來改變加工方向（如圖）

常見問題：

過度倒角：

1，增加進給

2，減小側向壓入量（過小的側向壓入量會導致刀具跳動從而損傷工件和刀具及機床）

倒角不一致：

1，由于方向的變化，進給速度不是恒定的——降低進給（適用于改變加工方向時產生的倒角不一致）

2，進給過低——增加進給速度 （適用于非改變加工方向產生的倒角不一致）

3，工具位置（壓入量）沒有調整好——側向壓入量為1-3mm

倒角過?。?/span>

1，減小進給

2，增加側向壓力

3，降低主軸轉速

倒角不平：

1，增加主軸轉速

2，更換切削頭

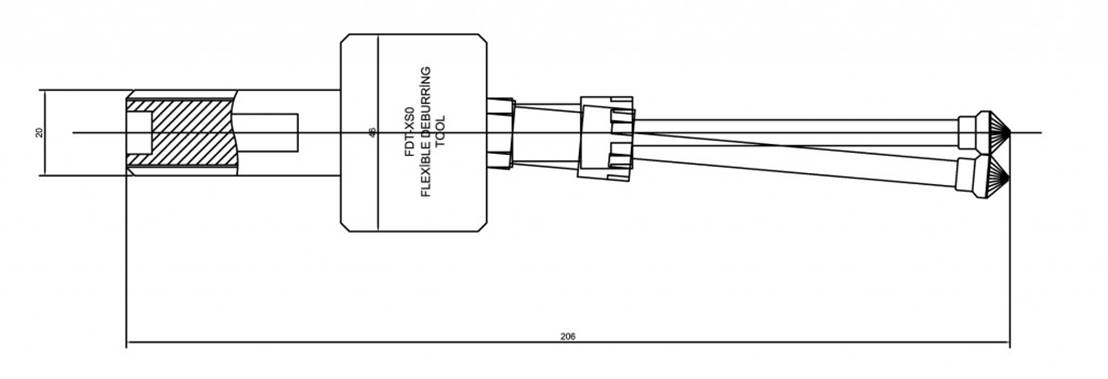

浮動去毛刺倒角刀柄裝配100mm長切削頭圖紙

購買須知

因該倒角刀具為浮動倒角，加工出來的角度光潔度相比剛性倒角刀加工的倒角要稍有遜色，望能接受！

重要說明

FDT SX0 浮動倒角去輪廓毛刺工具是按照小型化設計，導致的結果是該刀具柄部單邊厚度過薄，所以我們建議使用ER刀柄進行夾持，盡量不要使用側固刀柄夾持，如果要使用側固夾持，請留意側固螺絲不要鎖得過緊。
