HEULE-SNAP – 經濟型正反倒角刀具

在單次工序中完成正反面的倒角，經濟實用且更換刀片快捷。

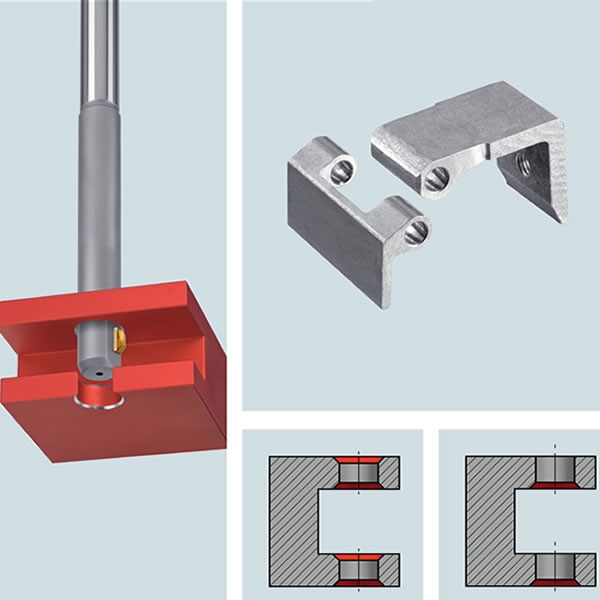

HEULE-SNAP是一種經濟型的正反倒角刀具，結構簡單使用方便，刀片可快速更換，能適應多種加工場合。在使用的過程中不需翻轉工件或主軸停轉就可完成孔的正反面去毛刺或倒角。其主要用于大批量生產零件的去毛刺倒角工序中。

優點

§  在單次工序中完成正反面倒角。

§  刀片為可換式硬質合金涂層刀片。

§  結構簡單，使用安全可靠。

§  在加工的過程中，不會傷害孔內壁。（會有輕微擠壓）

§  最小刀具直徑能做到2.0mm。

功能

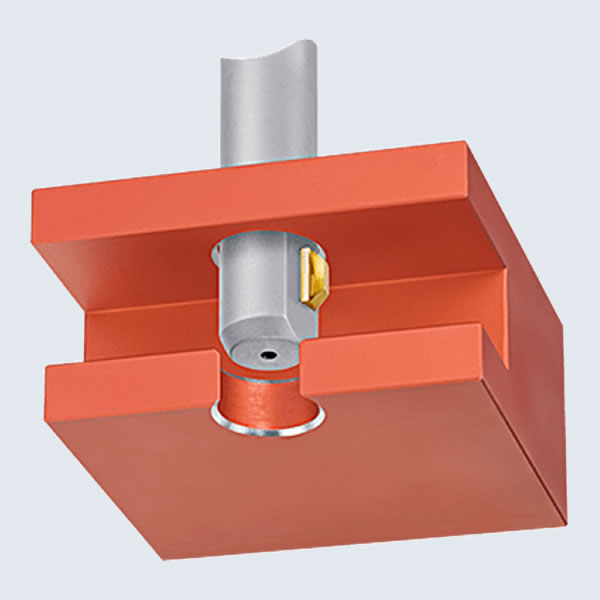

HEULE-SNAP倒角刀片由一彈簧控制銷固定在刀體里面，其能徑向運動。專門設計的刃口形式能夠完成孔的正反兩面或僅反面的倒角。加工過程中，一旦倒角尺寸達到刀片設定的大小，刀片便縮回刀體內部。倒角大小及角度是通過刀片的刃口形狀來確定的，只有改變刀片的刃口形狀才能改變倒角的大小及角度。當?shù)毒咄顺隹讜r(shí)，刀片在控制銷的作用下，彈回到初始位置。圓周方向上的刀片圓弧形狀設計使得刀片在孔內運動時不會對孔壁產生破壞，即使孔是鉸削后的孔。結果是在一次工序中完成正反兩面的倒角。其操作非常簡單，首先刀具快速移動到孔口上緣，向前攻進，完成正面倒角，然后刀具快速通過工件，在此過程中主軸不需停轉，反向進給，完成背面倒角，刀具快速移出工件，正反倒角完成。

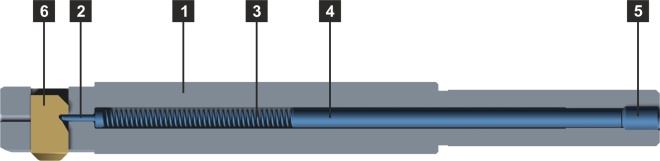

描述

1.        刀體

2.        控制銷

3.        彈簧

4.        距離銷

5.        調節螺釘

6.        刀片

產品規格

HEULE-SNAP標準產品規格從2mm至35mm。此外通過HEULE-SNAP標準刀座，可以實現更大孔徑孔的正反倒角。HEULE-SNAP 刀具的倒角大小從0.1mm至1.5mm不等，其根據刀片的選擇而定，具體情況可參考HEULE-SNAP樣本。

詳細資料點擊下載：

                             HEULE-SNAP樣本
