COFA- 通用型去毛刺刀具
在單次工序中去除平面或非平面孔口的正反向毛刺
COFA 刀具能在單次工序中完成平面或曲面上的孔口正反面去毛刺。在去毛刺的過程中不需要翻轉工件，不需要主軸停轉。其主要應用于大批量生產零件的自動化或人工的去毛刺工序中。
優點
§ 能在平面或曲面的孔口上獲得均勻的去毛刺效果。
§ 刀片為可換式硬質合金涂層刀片。
§ 結構簡單，使用安全可靠。
§ 在加工的過程中，不會傷害孔內壁。（會有輕微擠壓）
§ 最小刀具直徑能做到2.0mm 。
功能

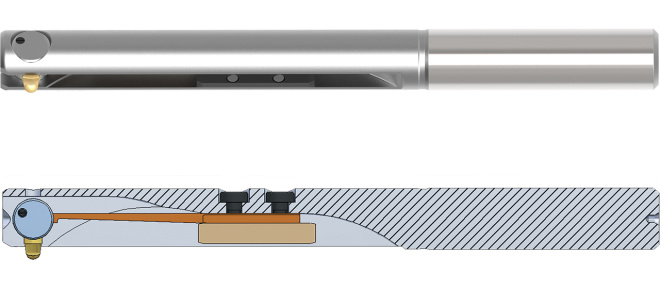

COFA 刀片安裝在帶彈簧片的刀體內。COFA C2至5M , 刀片繞著開口彈簧銷擺動，而COFA C6 至C12(如下所示)的刀片是安裝在一刀座上，刀座繞著開口彈簧銷擺動。這種刀片的運動模式，使得刀片在加工曲面孔時，刀片能始終緊貼著曲面，得到均勻的去毛刺效果。隨著刀具的往前進給，刀片慢慢縮入刀體內部。結果會在孔口的邊緣形成一個類圓弧狀的被加工面。

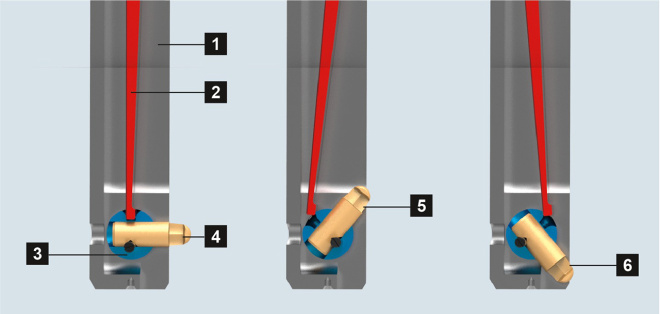

1 - 刀體
2 - 彈簧片
3 - 刀片座
4 - 刀片 C6 - C12
5 - 正向切削刃
6 - 反向切削刃
加工工藝很簡單。首先，刀具快速移動到去毛刺孔的上緣。參考刀片的正向切削刃至孔口的距離。
|
以攻進的方式前進，完成孔口正面的去毛刺。
|
一旦孔口上緣毛刺去除完成后，主軸不需停轉除非有貫穿孔，刀具快速穿過工件。 |
盡管主軸在旋轉，由于刀片的頭部是一非常光滑的球頭，其輕輕的在孔的內壁滑動而不會給孔壁帶來劃傷性損壞。 |
一旦刀片在孔的背面彈出，主軸快進停止。 |
完成孔背面去毛刺。一旦完成，主軸快速退出工件。 |
描述
COFA刀具家族可以分為3類。從微型的C2和C3開始，緊隨其后的是中等直徑的COFA 4M 和5M ,最后是新一代COFA C6、C8、C12 .
刀具尺寸的不同導致其結構各異。C2/C3 和4M/5M 的刀片通過開口銷連接在刀體上，而新一代COFA C6、C8、C12的刀片是安裝在一刀座上，刀座再通過彈簧銷連接在刀體上。
產品規格
COFA標準產品規格從2mm至26mm。此外通過COFA標準刀座，可以實現更大直徑孔徑孔的去毛刺。COFA刀具的去毛刺尺寸從0.1mm至1.4mm（半徑方向）不等，這主要根據孔的大小及刀片的尺寸大小。
孔徑 | 最大去毛刺尺寸 | 刀具系列 |
? 2.0 – ? 3.1 mm | 0.10 mm | COFA C2 |
? 3.0 – ? 4.1 mm | 0.15 mm | COFA C3 |
? 4.0 – ? 5.0 mm | 0.25 mm | COFA 4M |
? 5.0 – ? 6.0 mm | 0.35 mm | COFA 5M |
? 6.0 – ? 8.4 mm | 0.40 mm | COFA C6 |
ab ? 10 mm | 0.40 mm | COFA C6 Cassette |
? 8.0 – ? 12.4 mm | 0.90 mm | COFA C8 |
ab ? 14 mm | 0.90 mm | COFA C8 Cassette |
? 12.0 – 26.0 mm | 1.40 mm | COFA C12 |
ab ? 20.0 mm | 1.40 mm | COFA C12 Cassette |

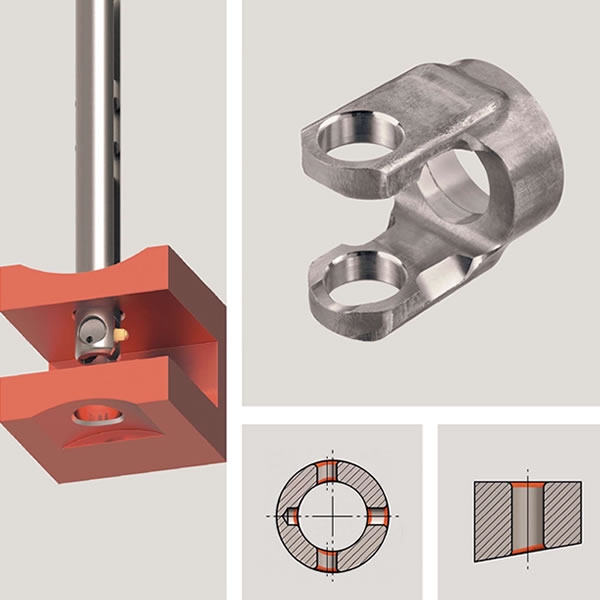

典型應用工件
詳細資料點擊下載：
HEULE好優利致力于研發生產在單次工序中完成孔口正反面去毛刺、倒角、鉆孔、沉頭孔和背面锪孔。
