HUELE-BSF - 經濟型反刮沉孔刀具
最大反刮沉孔直徑可達過孔直徑的2.3倍。

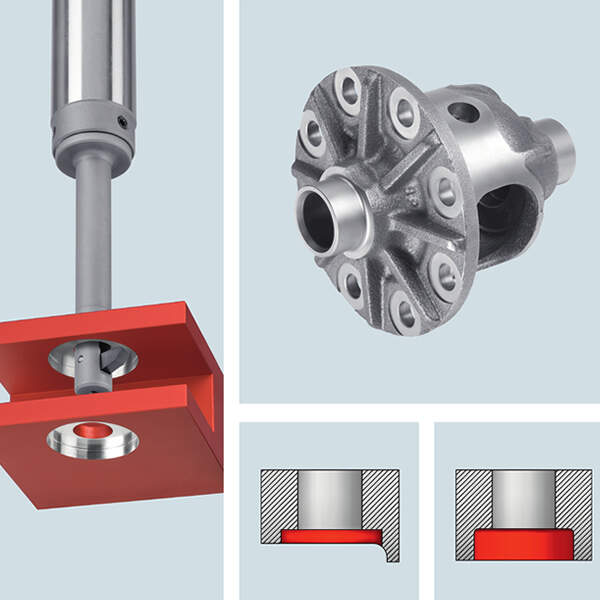

HEULE BSF反刮沉孔刀 極其巧妙的設計理念使得反面刮沉孔能在一次裝夾中即可完成而不需要翻轉工件。其簡單而巧妙的結構使得它的加工效率很高。刀具只要按照推薦的轉速旋轉刀片即可展開，而刀片的收回是通過機床冷卻液來控制的。
優點
§ BSF 刀具是為了實現反刮沉孔的自動化加工而設計的。
§ BSF 工作不需要其他止動裝置，不需要反轉及其他機床輔助裝置。
§ 通過機床內冷壓力（大于20bar）驅動的刀片回收機構保證了刀具的安全和高效。
§ 刀具的所有部件更換都很方便。
§ 無論是立式機床還是臥式機床上都可以使用。
§ 直徑6.5mm-21.0mm為標準產品，以0.5mm為一檔。
§ 刀片覆蓋各檔尺寸，刀片材質有涂層硬質合金和高速鋼供選擇。

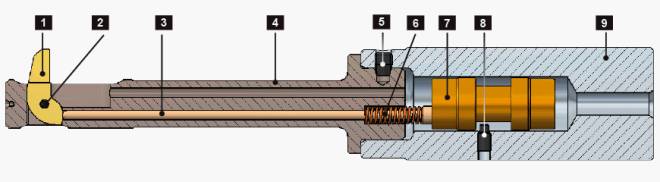

描述
1. 刀片
2. 銷軸
3. 控制銷
4. 刀桿
5. 鎖緊螺釘
6. 彈簧
7. 活塞
8. 活塞限位螺釘
9. 刀柄
產品規格
6.5mm-21.0mm為標準產品，每0.5mm為一檔。
系列 | 過孔直徑-? d | 反锪孔直徑-? | 工作長度 |
A | 6.5 mm | 9.5 - 15.0 mm | 40 mm |
A | 7.0 mm | 10.5 - 16.5 mm | 40 mm |
B | 7.5 mm | 11.0 - 17.5 mm | 40 mm |
B | 8.0 mm | 12.0 - 18.5 mm | 40 mm |
B | 8.5 mm | 12.5 - 20.0 mm | 40 mm |
C | 9.0 mm | 13.5 - 21.0 mm | 50 mm |
C | 9.5 mm | 14.5 - 22.0 mm | 50 mm |
C | 10.0 mm | 15.0 - 23.0 mm | 50 mm |
D | 10.5 mm | 16.0 - 24.5 mm | 50 mm |
D | 11.0 mm | 16.5 - 25.5 mm | 50 mm |
D | 11.5 mm | 17.5 - 26.5 mm | 50 mm |
E | 12.0 mm | 18.0 - 28.0 mm | 50 mm |
E | 12.5 mm | 19.0 - 29.0 mm | 50 mm |
E | 13.0 mm | 19.5 - 30.0 mm | 50 mm |
E | 13.5 mm | 20.5 - 31.5 mm | 50 mm |
E | 14.0 mm | 21.0 - 32.5 mm | 50 mm |
F | 14.5 mm | 22.0 - 33.5 mm | 70 mm |
F | 15.0 mm | 22.5 - 34.5 mm | 70 mm |
F | 15.5 mm | 23.5 - 36.0 mm | 70 mm |
F | 16.0 mm | 24.0 - 37.0 mm | 70 mm |
F | 16.5 mm | 25.0 - 38.0 mm | 70 mm |
F | 17.0 mm | 25.5 - 39.5 mm | 70 mm |
G | 17.5 mm | 26.5 - 40.5 mm | 70 mm |
G | 18.0 mm | 27.0 - 41.5 mm | 70 mm |
G | 18.5 mm | 28.0 - 43.0 mm | 70 mm |
G | 19.0 mm | 28.5 - 44.0 mm | 70 mm |
G | 19.5 mm | 29.5 - 45.0 mm | 70 mm |
G | 20.0 mm | 30.0 - 46.0 mm | 70 mm |
G | 20.5 mm | 31.0 - 47.5 mm | 70 mm |
G | 21.0 mm | 32.5 - 49.0 mm | 70 mm |
更多信息請查看電子樣本：HEULE-BSF
